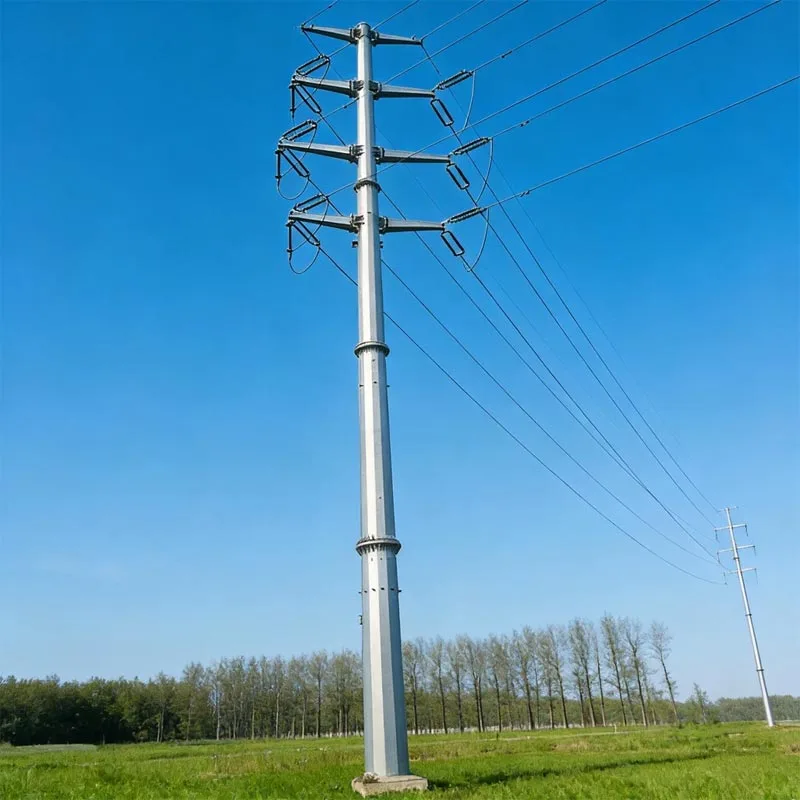

Ocelový trubkový rozvodný sloup 33kV

Aplikační scénáře pro Anbang 33kV trubkový ocelový distribuční sloup

Ocelové trubkové rozvodné stožáry Anbang 33kV slouží jako základní infrastruktura pro vysokonapěťové nadzemní napájení distribuční systémy, přizpůsobitelné různým geografickým a projektovým podmínkám.

Městské a příměstské energetické sítě Ideální pro kompaktní městské koridory, obytné čtvrti a obce projekty renovace. Díky štíhlému půdorysu a úhlednému vzhledu se hodí na úzké silniční rezervy a jsou hustě postavené zóny, nasazené jako závěsné, úhlové a koncové stožáry pro nadzemní napáječe 33kV.

Elektrifikace venkova a peri-městské sítě Vhodné pro dálkové dodávky energie do vesnic, zemědělské půdy a malá města. Lehká prefabrikovaná konstrukce snižuje dopravní obtížnost v odlehlém terénu, podpírá programy modernizace a rozšíření venkovské sítě.

Průmyslové zóny a komerční parky Stabilně zásobují elektřinou továrny, logistická centra, nákupní komplexy a průmyslové areály. Vysoká konstrukční nosnost pojme velké zatížení vodičů a časté rozšiřování sítě požadavky.

Připojení k síti obnovitelné energie Široce používané pro výstupní řady středně velkých solárních farem a větrné elektrárny stanice, propojující místa výroby obnovitelných zdrojů s regionálními distribučními rozvodnami.

Projekty pobřežního, silného větru a drsného prostředí Žárově zinkovaná úprava poskytuje vynikající antikorozní ochranu výkon, díky čemuž jsou spolehlivé pro pobřežní oblasti, vlhké oblasti a místa se silnými rychlostmi větru.

Projekty na podporu infrastruktury Použitelné pro napájení podél elektrifikovaných dopravních cest, důlních zón a vzdálená inženýrská zařízení. Všechny hole jsou podloženy oficiálními zkušebními zprávami, úplnými certifikacemi ISO a bohatými globální reference projektů; k dispozici jsou přizpůsobené návrhy, které odpovídají místnímu zatížení větrem, půdním podmínkám a technickým podmínkám standardy.

Důležité instalační specifikace a bezpečnostní opatření pro 33kV trubkový ocelový rozvodný sloup

Specifikace základní instalace

Požadavky na základ Typ základu musí být navržen podle místního zatížení větrem, únosnosti zeminy a výška tyče. Běžně se používá betonový základ nebo základ kotevních šroubů. Výkop základů hloubka, rozměry a pevnostní třída betonu musí přesně odpovídat technickým výkresům. Zásyp musí být zhutněn vrstvu po vrstvě, aby byla zaručena dostatečná stabilita proti převrácení.

Vertikalita a tolerance polohy Po vztyčení nesmí vertikální odchylka tyče překročit 3‰ výšky tyče. Horizontální polohový posun na úrovni terénu musí odpovídat návrhu trasy; odchylka musí být kontrolována v rámci přípustný rozsah stanovený v normách distribuce energie.

Standardní připojení sekcí U vícedílných trubkových pólů musí být povrchy připojení přírub čisté a rovné. všechny vysokopevnostní šrouby musí být utahovány symetricky v pořadí, aby bylo dosaženo specifikované hodnoty utahovacího momentu. Pojistné podložky musí být namontován zcela, aby se zabránilo uvolnění šroubu při dlouhodobých vibracích.

Specifikace uzemnění Povinná spolehlivá instalace uzemnění. Odpor uzemnění musí splňovat místních 33 kV požadavky na distribuční síť. Zemnící vodiče musí být pevně přivařeny nebo přišroubovány k základně sloupu a na připojovací spáry se provede antikorozní úprava

Montážní sestava Standardní Příčná ramena, izolátory, kabelové svorky a další hardware musí být namontovány v souladu s orientací na design. Předem nastavené montážní otvory se nesmí svévolně vrtat ani upravovat. Hardwarové utahování krouticí moment se musí řídit technickými pokyny výrobce.

Klíčová opatření pro 33kV trubkový ocelový rozvodný sloup

Bezpečnostní opatření při přepravě a skladování

1. Chraňte žárově pozinkovaný povrch před poškrábáním, nárazy a třením. Jakékoli poškození nátěru musí být včas opraveno odpovídajícím antikorozním nátěrem.
2. Podpěrné tyče s měkkým polstrováním během stohování a přepravy, aby se zabránilo místní deformaci. Nepokládejte těžká břemena přímo na těla tyčí.
3. Skladujte tyče na rovné, dobře odvodněné zemi; oddělené vrstvy pomocí dřevěných podpěr, aby se zabránilo zadržování vlhkosti a povrchové korozi.

Bezpečnostní opatření během instalace

1. Striktně zaujměte určená zvedací místa. Nesprávné zvedací vázání může způsobit trvalou ohybovou deformaci trubkové tyče.
2. Nevrtejte svévolně nové otvory nebo neřežte tělo hole bez technického schválení výrobce, což oslabí konstrukční pevnost.
3.Utáhněte vysokopevnostní šrouby příruby symetricky na specifikovaný moment; kompletní sekundární kontrola po instalaci.
4. Vertikální odchylka ovládací tyče do 3‰ od výšky tyče. Zajistěte zhutnění základu, abyste předešli riziku naklonění a převrácení sloupu.
5. Je vyžadováno spolehlivé uzemnění. Zkontrolujte odpor uzemnění, aby vyhovoval místním normám elektrické sítě 33 kV.
6. Zastavte stavbu při bouřkách, silném dešti a silném větru, aby byla zajištěna provozní bezpečnost.

Bezpečnostní opatření během provozu a údržby

1.Nikdy nepřidávejte další hardware, kabely nebo zařízení, které by překračovaly navrženou nosnost sloupu.
2.Provádějte pravidelné kontroly uvolnění šroubů, odlupování povlaku, korozi a viditelné deformace pólu.
3. Včas opravte poškozené galvanizované vrstvy, aby zpomalily rezivění, zejména u sloupů nasazených v pobřežních a vlhkých oblastech.
4. Vyvarujte se kolize těžkých strojů v blízkosti základů sloupů; rozmístit výstražné značky na sloupech u silnice.
5.Pravidelně zaznamenávejte výsledky kontrol; proveďte zesílení, jakmile jsou zjištěny abnormální podmínky.

Základní pokyny pro rutinní údržbu pro 33kV trubkový ocelový distribuční sloup

1. Vizuální kontrola (pravidelný cyklus: čtvrtletně / pololetně)

• Zkontrolujte tělo hole, zda není ohnuté, promáčknuté, prasklé a deformované.
• Zkontrolujte žárově pozinkovaný povlak: zjistěte odlupování, odlupování, rezavé skvrny, zejména na přírubách, svarech a základních částech.
• Zkontrolujte příčná ramena, izolátory, armatury a kabely, zda nejsou poškozené, zestárlé nebo posunuté.
• Ujistěte se, že se o tyč neopírají stromy, cizí předměty nebo úlomky.

2. Kontrola připojení a šroubů

• Zkontrolujte všechny šrouby příruby, upevňovací prvky a pojistné podložky, zda nejsou uvolněné, zrezivělé nebo zda nechybí části.
• Pokud jsou šrouby uvolněné, utáhněte je na požadovaný utahovací moment; vyměňte silně zkorodovaný hardware.
• Zkontrolujte spoje uzemnění; zajišťuje pevný kontakt bez oxidace.

3. Kontrola základů a okolního prostředí

• Zkontrolujte základy, zda nejsou usazeny, praskliny, hromadění vody nebo eroze půdy.
• Odstraňte nahromaděnou zeminu, plevel a vodu kolem základny sloupu, abyste zabránili urychlené korozi.
• Vertikálnost monitoru; okamžitě řešit zjevný sklon.

4. Test výkonu uzemnění (doporučeno ročně)

• Změřte odpor uzemnění tak, aby vyhovoval místním specifikacím distribuce 33 kV.
• Opravte zlomené nebo zkorodované uzemňovací vodiče a opravte spoje, když odpor překročí limity.

Nejčastější dotazy pro Anbang 33kV trubkový ocelový rozvodný sloup

Q1: Jakou antikorozní úpravu aplikujete na ocelové trubkové sloupy?

A1: Všechny póly mají jako standardní úpravu žárové zinkování. Pozinkovaná vrstva účinně odolává rzi, soli mlha a vlhké klima, vhodné pro vnitrozemské, venkovské a přímořské prostředí. Zakázkový duplexní nátěr (galvanizace plus barva) je k dispozici pro silně korozivní oblasti.

Q2: Můžete poskytnout oficiální zkušební zprávy a příslušné certifikace?

A2: Ano. Dodáváme kompletní protokoly o zkouškách zatížení konstrukcí, certifikáty o kontrole materiálu, certifikaci ISO 9001 a další požadované dokumenty pro výběrové řízení a přijetí projektu. Všechny technické údaje splňují mezinárodní média normy distribuce napětí.

Q3: Je podporován vlastní design?

A3: Rozhodně. Podle toho upravíme výšku sloupu, tloušťku stěny, horní zatížení, rozložení montážních otvorů a velikost příruby místní zatížení větrem, stav půdy a technické požadavky na vedení 33 kV. Konstrukce závěsných, úhlových a koncových pólů jsou všechny dostupné.

Q4: Jaké jsou vaše výrobní a dodací možnosti?

A4: Vlastníme plně automatické výrobní linky se stabilní kapacitou hromadné výroby. Dokážeme zpracovat velké hromadné objednávky a zařídit flexibilní harmonogramy zásilek tak, aby byly splněny harmonogramy EPC a utilitních projektů.

Q5: Jaký typ základu se doporučuje pro instalaci?

A5: Běžně se používá základ kotevních šroubů nebo litý betonový základ. Konkrétní rozměr závisí na výška sloupu, rychlost větru a únosnost půdy. Na vyžádání můžeme nabídnout referenční výkresy základů.

Q6: Jak dlouhá je očekávaná životnost?

A6: Při běžném provozu a pravidelné údržbě dosahují žárově zinkované ocelové tyče životnosti 25–30 let. Životnost lze prodloužit pomocí vylepšených antikorozních řešení pro pobřežní oblasti s vysokým obsahem soli.
