Čína Dodavatel úhlové ocelové transpoziční věže
Jako hlavní dodavatel vysokonapěťových přenosových věží, spoléhající na sílu národních high-tech podniků a místní kompletní průmyslový řetězec Qingdao,Nová energie Qingdao Anbangse již více než deset let hluboce angažuje v oblasti inteligentní výroby silových ocelových konstrukcí se zaměřením na základní potřeby vysokonapěťových a ultravysokonapěťových přenosových vedení a vytváří produktovou matici vysoce kvalitních úhlových ocelových transpozičních věží.
Co je to úhlová ocelová transpoziční věž？
Úhlová ocelová transpoziční věž je exkluzivní speciální věž pro vysokonapěťová a ultravysoká přenosová vedení s vysokopevnostní úhlovou ocelí Q235/Q355 jako hlavním materiálem jádra, sestavenou do prostorové příhradové konstrukce pomocí šroubového spojení a hlavní funkcí je realizovat periodickou prostorovou výměnu polohy třífázových vodičů, laicky řečeno, jde o třífázové střídání.
Na rozdíl od běžných úhlových ocelových přenosových věží jeho konstrukční návrh věnuje větší pozornost prostorové přizpůsobivosti a silové stabilitě transpozice drátu a přidává speciální transpoziční armatury a struktury vedení drátu, které mohou přesně nastavit fázovou polohu drátu tak, aby třífázový drát zabíral různé prostorové polohy na celé lince, aby vyrovnal elektrické parametry, jako je třífázová indukčnost, kapacita a impedance.
Jako klíčový speciální sloupový stožár vysokonapěťových přenosových vedení přebírá nejen základní funkce montáže drátu, nosnosti, odolnosti proti větru a zemětřesení, ale také účinně chrání generátory, transformátory a další energetická zařízení, zabraňuje selhání ochrany relé, snižuje indukční rušení okolních komunikačních linek a zajišťuje bezpečnost, účinnost a stabilitu přenosu na dlouhé vzdálenosti.
Jaké jsou klasifikace pozinkované úhlové ocelové transpoziční věže?
Nová energie Qingdao Anbang úhlová ocelová transpoziční věž má kompletní kategorii, kombinovanou se třemi základními rozměry úrovně napětí, transpozičního režimu a konstrukčního typu, každá řada přísně dodržuje národní standardní výrobu energetického průmyslu, s přihlédnutím k univerzálnosti a exkluzivní přizpůsobivosti a přesně odpovídá individuálním potřebám různých projektů vysokonapěťových přenosů:
1. Podle úrovně napětí
Krytí vysokotlakých úhlových ocelových transpozičních věží (110kV-220kV) a ultravysokotlakých úhlových ocelových transpozičních věží (≥330kV).
Thevysokonapěťový modelje vhodný pro průmyslové parky a meziregionální přenosová vedení, aby vyhovoval potřebám konvenčního dálkového přenosu a transpozice.
Model UHV je navržen se strukturálním vyztužením pro optimalizaci hustoty vazníku a uložení uzlů a je vhodný pro dálkové a velkokapacitní hlavní přenosové linky 500 kV a výše, které mohou dosáhnout přesnějšího nastavení fáze a zajistit rovnováhu třífázových parametrů.
2. Rozdělte transpozicí
Dělí se do dvou kategorií: jednověžový transpoziční typ a dvouvěžový transpoziční typ.
Transpoziční typ s jednou věží má kompaktní design s efektivní strukturou a malým půdorysem, který je vhodný pro scénáře s omezeným prostorem vedení a může dokončit transpozici třífázového vodiče na jedné věži.
Dvouvěžový typ transpozice je doporučeným schématem pro vedení UHV 500 kV a více, které realizuje transpozici drátu prostřednictvím synergie dvou stožárů, se silnější stabilitou a je vhodný pro scénáře přenosu vysokého zatížení a na dlouhé vzdálenosti a je obvykle vybaven 1-2 sadami transpozičních stožárů na každých 100 km vedení.
3. Děleno podle konstrukčního typu
Dělí se na úhlovou ocelovou transpoziční věž typu sklenice na víno, úhlovou ocelovou transpoziční věž typu kočičí hlavy a úhlovou ocelovou transpoziční věž suchého typu.
Typ sklenice na víno je přizpůsoben k horizontálnímu uspořádání vodičů a operace transpozice je pohodlná, což je hlavní výběr vysokonapěťových vedení.
Typ kočičí hlavy využívá trojúhelníkové uspořádání drátěného designu, který má vynikající odolnost proti větru a ledu a je vhodný pro komplexní prostředí, jako je pobřežní a vysokohorská prostředí.
Struktura suchého typu má velkou tuhost a silnou únosnost a je vhodná pro velká zatížení a scénáře transpozice s velkým rozpětím.
Specifikace produktu
|
Položky parametrů |
Podrobné specifikace |
|
Hlavní materiál |
Q235B, Q355B vysoce pevná uhlíková konstrukční úhlová ocel |
|
Použitelná úroveň napětí |
110kV-1000kV (vysoké napětí: 110kV-220kV, UHV: ≥330kV) |
|
Použitelná výška |
15m~50m (podporuje nestandardní přizpůsobení, vhodné pro různé scénáře transpozice) |
|
Specifikace úhlové oceli |
∠50×5~∠200×20 (přizpůsobeno podle úrovně napětí a požadavků na zatížení) |
|
Antikorozní proces |
Celkové žárové zinkování, tloušťka vrstvy zinku ≥85μm, dodatečné antikorozní vyztužení v uzlech |
|
Design Odolnost proti větru |
120 km/h ~ 180 km/h, lze přizpůsobit a posílit na vyžádání |
|
Seismické opevnění |
8stupňová seismická intenzita, může být přizpůsobena a zesílena pro složité pracovní podmínky |
|
Přesnost transpozice |
Přesnost nastavení fázového úhlu ±2°, zajišťující třífázové vyvážení parametrů |
|
Způsob připojení |
Vysokopevnostní šroubový spoj, vybavený speciálními spojovacími prvky, proti uvolnění a korozi |
|
Implementační standard |
GB50017 Steel Structure Code, DL/T 646 Technické podmínky pro výrobu převodových a rozvodných ocelových potrubních konstrukcí atd. |
Ve kterých scénářích lze použít úhlové ocelové transpoziční věže?
|
Aplikační scénáře |
Základní požadavky |
Doporučená produktová řada |
Klíčové technické vlastnosti |
|
Vysokonapěťová přenosová vedení (dálkové elektrické sítě, koridorová transpozice) |
Stabilní struktura, silná funkce fázové transpozice, vysoká odolnost proti větru a ledu, dlouhá životnost |
Standardní úhlové ocelové transpoziční věže, těžké úhlové ocelové transpoziční věže |
Úhlová ocel Q235 / Q355 / Q420B žárově zinkovaná; modulární šroubová montáž; navrženo pro transpozici vodičů a výměnu sledu fází; odolnost proti větru do stupně 11–12; silná nosnost ledu a sněhu. |
|
Městské a příměstské energetické sítě |
Kompaktní uspořádání, úspora půdy, spolehlivá koordinace izolace, snadná instalace |
Středně vysoké úhlové ocelové transpoziční věže, ocelové transpoziční věže s úzkou základnou |
Optimalizovaná velikost tělesa věže pro omezený městský prostor; stabilní transpoziční výkon; nízké náklady na základy; rychlá stavba a pohodlná pozdější kontrola. |
|
Horské a kopcovité oblasti |
Přizpůsobivé složitému terénu, vysoká konstrukční tuhost, nenáročné na údržbu |
Úhlové ocelové transpoziční věže horského typu, úhlové ocelové transpoziční věže přizpůsobené sklonu |
Úhlová ocelová konstrukce s vysokou pevností; dobrá stabilita na svazích a nerovném terénu; silná odolnost proti korozi; vhodné do odlehlých oblastí s obtížnou dopravou. |
|
Průmyslové a nové energetické zóny (Větrné/solární farmy, průmyslové parky) |
Vysoká nosnost, antivibrační, protiprachové, přizpůsobitelné |
Přizpůsobené úhlové ocelové transpoziční věže, vysoce zatížené úhlové ocelové transpoziční věže |
Plně přizpůsobitelný režim výšky, rozpětí a transpozice; kompatibilní s vysokonapěťovým venkovním vedením v nových energetických základnách; vysoká odolnost v prašném a vlhkém prostředí. |
- View as
Pozinkovaná úhlová ocelová transpoziční věž
Qingdao Anbang New Energy Factory představuje s řemeslným zpracováním a nasazením pozinkovanou úhlovou ocelovou transpoziční věž, základní zařízení pro fázový posun pro vedení pro přenos energie. Spoléhá se na pokročilou technologii zpracování na vojenské úrovni a integruje extrémní stabilitu s dlouhodobou odolností proti korozi, speciálně navržený pro ultravysoké napětí, dálkové přenosové linky. Nabízí komplexní řešení problému třífázové nerovnováhy, které zajišťuje bezpečný provoz elektrické sítě po dobu třiceti let, což z něj činí preferovanou a důvěryhodnou volbu pro projekty elektrické sítě na národní úrovni.
Vysokonapěťová úhlová ocelová transpoziční věž
Anbang New Energy se sídlem v Qingdao v Číně je továrna na zdroje se silnými schopnostmi. S precizní výrobou se zaměřuje na výzkum, návrh a velkosériovou výrobu vysokonapěťových úhlových ocelových transpozičních věží, které poskytují vysoce výkonná a vysoce spolehlivá řešení podpory fázového posunu pro globální projekty přenosu ultravysokého napětí.
Věž pro přenos energie z úhlové oceli
Angle Steel Power Transposition Tower je specializovaná železná věž typu mřížky široce používaná ve vysokonapěťových a ultravysokopěťových přenosových vedeních. Pokud hledáte spolehlivého výrobce a dodavatele, vyberte si prosím Anbang, můžeme nabídnout technickou podporu.

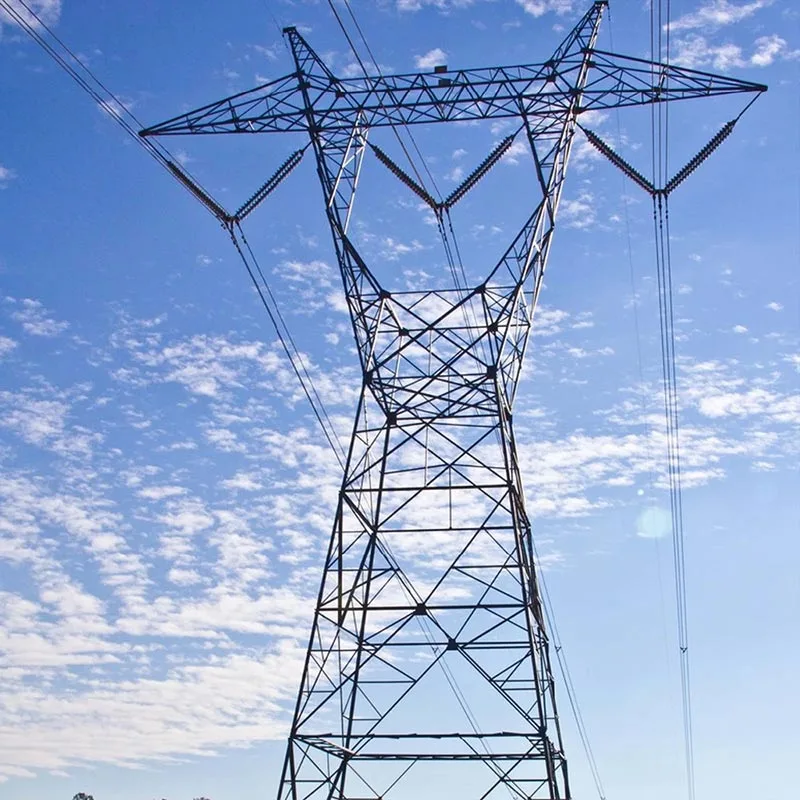

Úhlová ocelová mřížová transpoziční věž
Anbang je profesionálním dodavatelem úhlové ocelové mřížové transpoziční věže, tento odolný produkt je specializovaná struktura přenosového vedení široce používaná v projektech přenosu energie vysokého napětí a velmi vysokého napětí, typicky aplikovaná na rozvodné sítě 110 kV, 220 kV, 330 kV a vyšší.

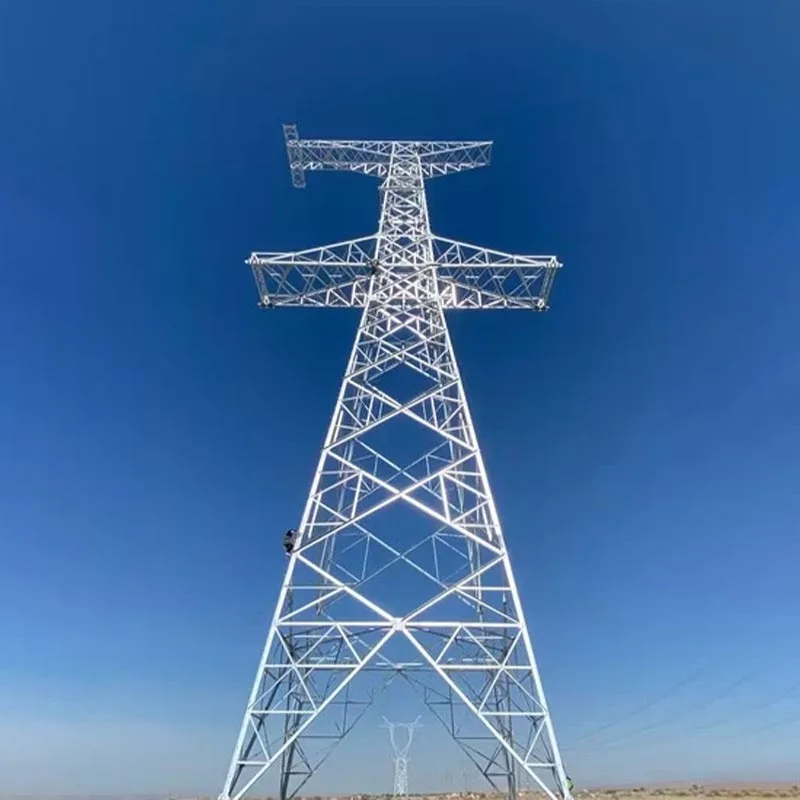

Úhlová ocelová věž s fázovým posunem
Úhlové ocelové fázově posouvající věže jsou specializované příhradové konstrukce pro vysokonapěťové/extra-vysoké napětí (EHV) AC přenosová vedení, vyrobené ze standardizované úhelníkové oceli pomocí šroubové montáže. Spojují mechanickou stabilitu konvenčních úhlových ocelových věží s klíčovou funkcí transpozice třífázového vodiče. Chcete-li najít komplexní řešení pro váš projekt, kontaktujte společnost Anbang.

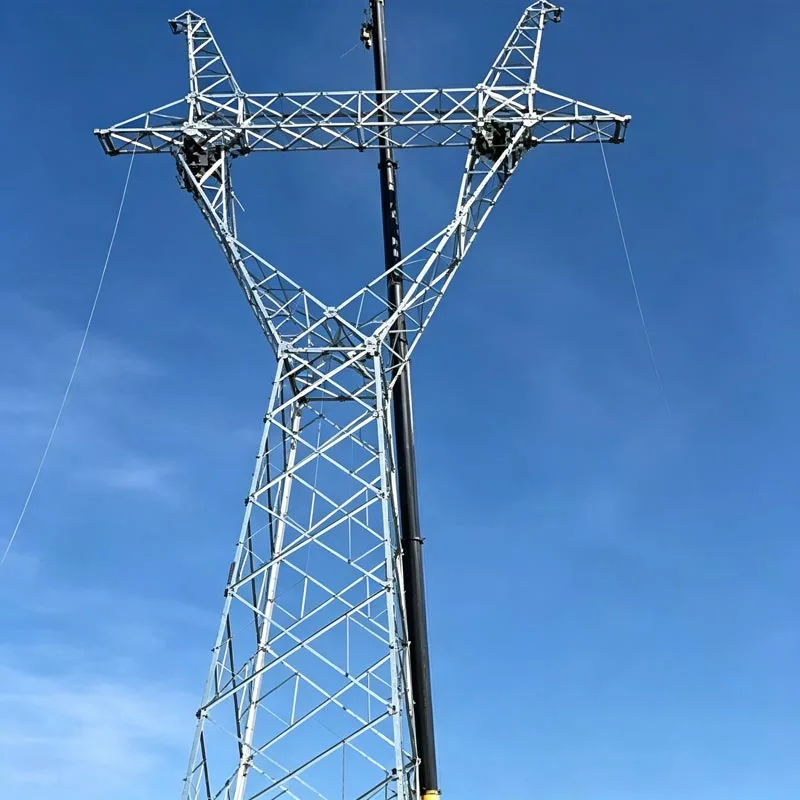

Věž pro přenos energie z pozinkované úhlové oceli
Pozinkované úhlové ocelové přenosové věže vyrobené továrnou Qingdao Anbang jsou příhradové ocelové konstrukce široce používané k podpoře nadzemních elektrických vedení v elektrických sítích. Tyto věže, vyrobené z profilů z úhlové oceli válcované za tepla a chráněné žárovým zinkováním, nabízejí vysokou mechanickou pevnost, vynikající odolnost proti korozi a dlouhou životnost (typicky 40–50 let). Jejich konstrukce s otevřenou mříží minimalizuje zatížení větrem a zároveň maximalizuje strukturální účinnost, díky čemuž jsou vhodné pro různé úrovně napětí (10 kV až přes 800 kV) a terénní podmínky.
Jako spolehlivý výrobce a dodavatel Úhlová ocelová transpoziční věž v Číně máme naši továrnu. Pokud si chcete koupit kvalitní a odolné produkty, kontaktujte nás.
