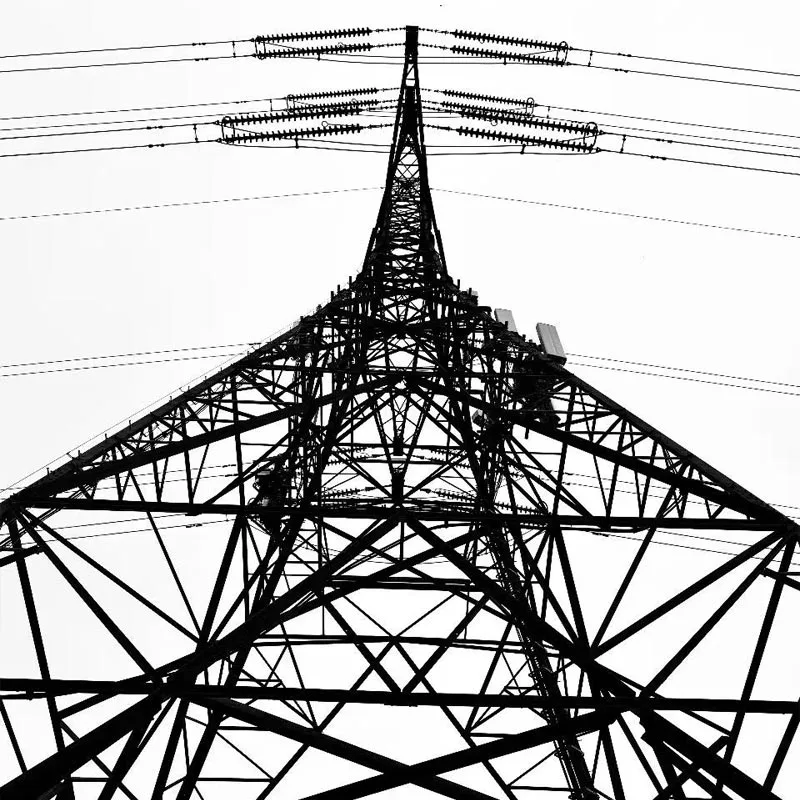

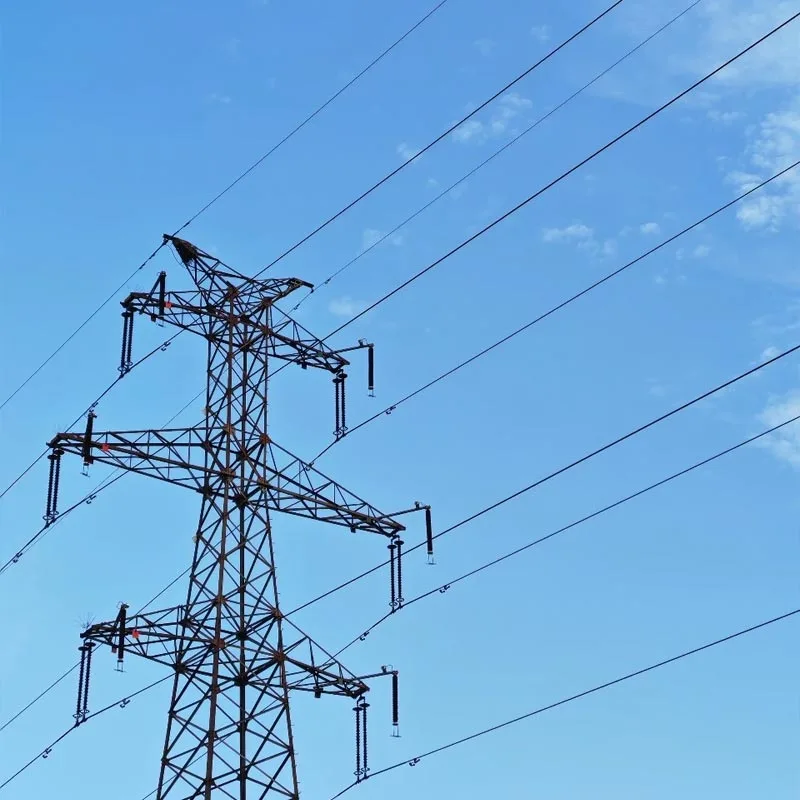

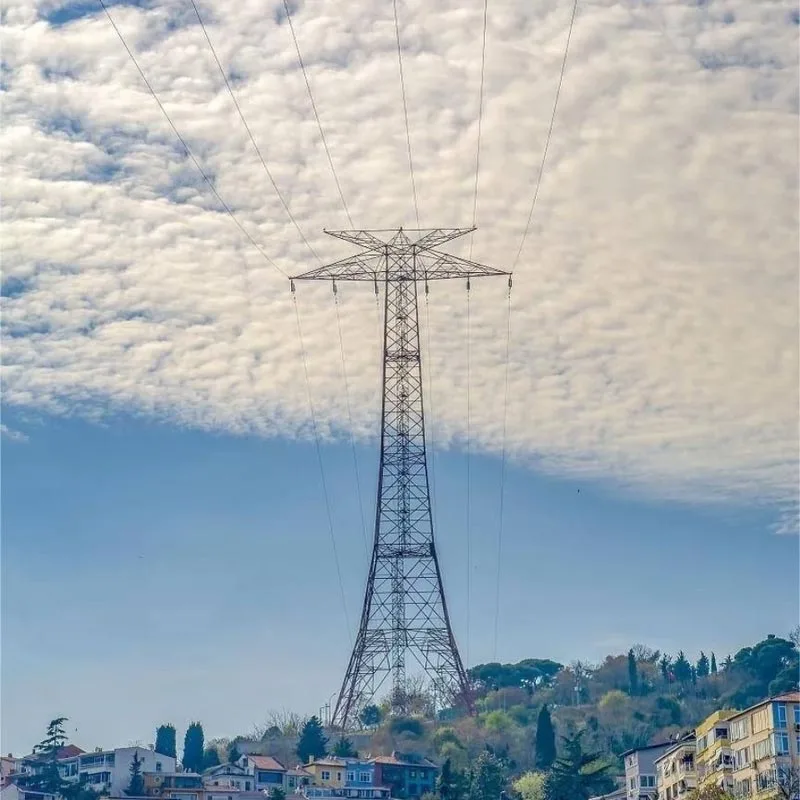

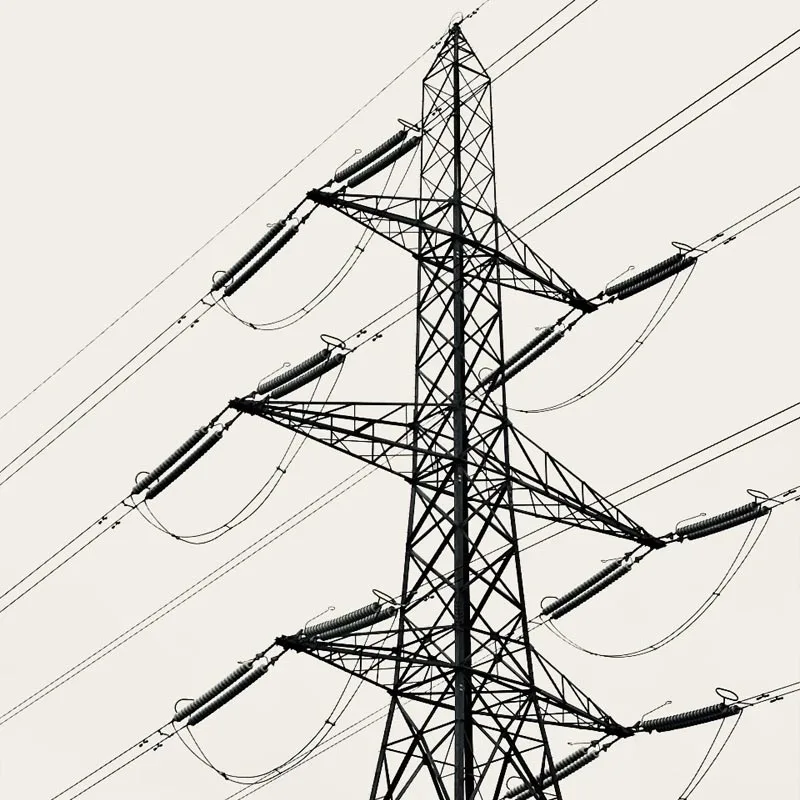

Věž z ocelových trubek vysokého napětí

Nová energetická vysokonapěťová ocelová trubková věž Qingdao Anbang je základní zařízení pro podporu přenosu integrace "design-výroba-instalace-servis". Speciálně navrženo pro vysoké napětí 10kV-1000kV, ultravysoké napětí (UHV) a vysokonapěťová přenosová vedení, pokrývá více konstrukčních typů včetně mřížového typu, jednosloupový zúžený typ a kombinovaný typ s úzkou základnou.

Jako "Top 10 Steel Pipe Pole Enterprise of 2022", the společnost opírá se o 20 hlavních patentů, roční výrobní kapacitu 50 000 tun a certifikace v národním/průmyslovém odvětví standardy jako GB/T 2694 a GB 50205.

Výrobek využívá vysokopevnostní ocel třídy Q355B/Q420/Q460 s žárové zinkování proti korozi, patentovaná technologie svařování a zesílená konstrukce.

Může fungovat stabilně ve složitých scénářích, jako jsou oblasti náchylné k tajfunu, oblasti se silnou námrazou a omezené městské koridory, bezpečné a spolehlivá řešení přenosu energie pro energetiku, komunikace, průmysl a další oblasti a má úspěšně obsluhoval stovky zákazníků po celém světě. Oba obdrželi od klientů velkou pochvalu.

Hlavní výhody

Patentované zmocnění pro stabilní strukturu

Výhradní vlastnictví hlavních patentů včetně „Zesílená struktura pro moc Tower Steel Components“ a „Speciální svařovací přípravek pro základnu úhlové ocelové věže“. Prostřednictvím trojúhelníkové stabilní podpěry konstrukce a technologie vyztužení bez otvorů zvyšuje nosnost bez poškození pevnosti těla.

The svařovací přípravek je přizpůsobitelný pro umístění různých specifikací ocelových plechů; svary procházejí nedestruktivním způsobem testování, zajišťující vysokou tuhost spoje a minimální excentricitu. Jeho schopnosti vibrací větru a ochrany proti námraze jsou výrazně lepší než tradiční výrobky.

Vysoká pevnost a odolnost proti korozi pro delší životnost

Hlavní materiály jsou nízkolegované vysokopevnostní oceli. The tloušťka žárově zinkovaného povlaku není menší než 85 μm a uzavřená ocelová trubková struktura účinně brání hromadění vody a prachu, dosahující antikorozní životnosti přes 30 let.

Přísně kontrolovaná tyč ohýbání stupeň (≤2‰ délky) a ovalita (≤2D/1000) zajišťují adaptabilitu na drsná prostředí, jako je např. pobřežní oblasti a silný vítr a písek v severozápadní Číně, s denní údržbou pouze 1/3 pracovní zátěže tradiční železné věže.

Adaptabilita scénáře s optimální podlahovou plochou

K dispozici je více konstrukčních možností (úzká základna kombinovaný typ, jednosloupový zúžený typ). Jednotrubková věž vyžaduje pouze kruhový základ, což snižuje podlahovou plochu o více více než 60 % ve srovnání s úhlovými ocelovými věžemi, dokonale vhodné pro transformaci městské elektrické sítě, průmyslové parky a další scénáře s omezeným koridorem.

Aerodynamický průřez ocelové trubky má nízký koeficient odporu větru, snížení zatížení větrem o 30 % v oblastech náchylných k tajfunu a na dlouhých úsecích (přechody řek/kaňonů). Pro scénáře UHV, a výška věže může dosáhnout 130 m a hmotnost věže 260 tun, splňující požadavky na dvouokruhový výkon přenos.

Úplný řetězový servis pro efektivní doručení

Poskytuje služby na klíč „customized design-factory prefabrikace montáž na místě“. Výrobní základna 50 000 ㎡ zaručuje rychlou hromadnou výrobu.

Přijímání rafinované konstrukčních schémat, jako je vysokopevnostní nylonové lano, je instalační cyklus o 20 % kratší než u průmysl průměr. Je poskytována kompletní technická podpora včetně návrhu základů a adaptace komponent.

Aplikační scénáře

Pole přenosu energie: 110kV-1000kV UHV/extra-vysokonapěťová přenosová vedení a konstrukce rozvoden, zvláště vhodné pro meziregionální projekty přenosu energie ve Vnitřním Mongolsku, Guangxi a dalších regionech.

Městské a průmyslové scénáře: modernizace městské elektrické sítě, distribuce energie v průmyslovém parku, a výkon 10kV přenosové projekty pro nabíjecí a výměnné stanice. Úzká základna snižuje náklady na pořízení pozemku a přizpůsobí se hustému prostředí budov.

Komplexní podnebí a terény: Pobřežní oblasti náchylné k tajfunu, oblasti silné námrazy na jihozápadě Čína, silný vítr rychlostní oblasti v severozápadní Gobi, stejně jako dlouhé přenosové úseky, jako jsou přechody řek/kaňonů.

Multi-odvětvové přizpůsobení: Podpora komunikační základnové stanice, rozhlasové a televizní věže a zvláštní moc přenosová zařízení pro armádu. K dispozici jsou přizpůsobitelné věžové konstrukce různých specifikací splňovat specifické potřeby.

Specifikace Parametry

Často kladené otázky (FAQ)

1. Jsou náklady na vysokonapěťové ocelové trubkové věže vyšší než náklady na tradiční úhlové ocelové věže?

Počáteční výrobní náklady jsou o něco vyšší, ale komplexní náklady jsou výhodnější! Ocel trubková věž je lehčí (30% snížení hmotnosti při stejném zatížení), což snižuje náklady na stavbu základů 20%-40%.

S antikorozní životností až 30 let jsou pozdější náklady na údržbu pouze 1/3 nákladů tradiční úhlové ocelové věže. Jeho kompaktní podlahová plocha navíc výrazně snižuje náklady na pořízení pozemku městské oblasti, což vede k mnohem vyšší nákladové efektivitě při dlouhodobém používání.

2. Jak zajistit stabilitu a bezpečnost věže u UHV projektů s dlouhým rozpětím?

UHV věže s dlouhým rozpětím využívají vyztužené konstrukce příhradového typu, přičemž hlavní materiály jsou vyrobeny z vysokopevnostní oceli Q460. Rozložení sil je optimalizováno pomocí 3D analýzy konečných prvků a spoje jsou dvojitě fixovány protínáním liniové svařování a přírubové spojení, s excentricitou ≤3 mm. Před dodáním testuje model aerodynamického tunelu v měřítku 1:10 provádějí se zkoušky mezního zatížení.

Po instalaci na místě, ultrazvukové detekci defektů a celkové svislosti jsou prováděny kontroly, aby bylo zajištěno splnění požadavků na přenosové zatížení 1000 kV UHV. Výrobek má působí stabilně v několika projektech UHV napříč řekami.

3. Jak provádět denní údržbu a jaký je cyklus údržby?

Údržba je jednoduchá a pohodlná! Doporučuje se provádět pravidelné kontroly jednou ročně: zkontrolujte těsnost šroubů, citlivost záchytných lišt proti pádu (jsou-li ve výbavě) a jasné překážky kolem věže.

Oprava antikorozního nátěru by měla být provedena každých 5-8 let podle podmínek prostředí. The uzavřená ocelová trubková konstrukce zabraňuje vnitřní korozi, čímž eliminuje potřebu častých generálních oprav a výrazně snižuje pracnost údržby.

4. Je podporován přizpůsobený design a jaký je dodací cyklus?

K dispozici je úplné přizpůsobení scénáře! Konstrukce věže může být vyrobena na míru podle úrovně napětí, zatížení požadavky, terén a klima, omezení podlahové plochy a další parametry.

Dodací cyklus pro standardní produkty je 15-30 dní; pro velké UHV věže nebo zakázkové produkty lze cyklus dohodnout na základě projektu měřítko. Roční výrobní kapacita společnosti 50 000 tun zajišťuje rychlou hromadnou výrobu a dodávky.
