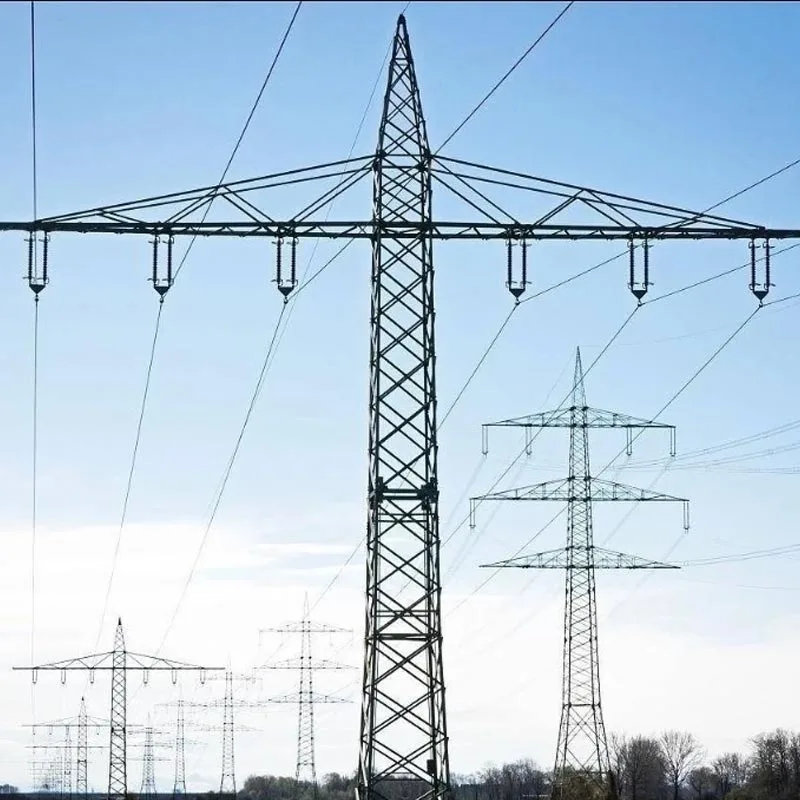

Pozinkovaná úhlová ocelová transpoziční věž

Pozinkovaná úhlová ocelová transpoziční věž Qingdao Anbang New Energy vybírá vysoce pevný národní standard pozinkovaná rohová ocel jako nosný prvek jádra. Celková struktura byla optimalizována profesionální mechanické výpočty a návrh, především pro vysokonapěťový a ultravysokonapěťový střídavý přenos 110 kV až 500 kV linka scénáře, konkrétně používané k dosažení řádného fázového posunu třífázových vodičů.

Efektivně řeší problémy způsobené asymetrickým uspořádáním vodičů při přenosu na dlouhé vzdálenosti, jako je nevyvážená kapacita proud, nadměrné ztráty ve vedení, kolísání napětí a anomálie ochrany relé, čímž se zlepšuje elektrická síť účinnost přenosu ze zdroje a zajištění dlouhodobého bezpečného, stabilního a spolehlivého provozu přenosový systém.

Výrobek využívá vyzrálý antikorozní proces žárového zinkování s rovnoměrnou a hustou vrstvou zinku který silně přilne, výrazně zvyšuje odolnost proti korozi a stárnutí a přizpůsobuje se drsným a složitým podmínkám prostředí jako je pobřežní mlha s vysokým obsahem soli, průmyslové znečištěné oblasti a chladné zasněžené klima.

Využití Qingdao Anbang Novinka Dosahuje se moderní výrobní základny Energy, standardizované a továrně přesné výroby s přísnou kvalitou řídicí procesy používané od řezání surovin, děrování a svařování až po galvanizaci a zkušební montáž, efektivně zajišťuje přesnost a konzistenci komponent.

Tato pozinkovaná ocelová věž s fázovým posunem se může plně přizpůsobit různým úrovním napětí, terénním podmínkám, a požadavky na design vedení a zároveň nabízí vynikající konstrukční pevnost a odolnost proti větru a zemětřesení také bere v úvahu pohodlí montáže na místě a budoucí snadnou údržbu, takže je bezpečný, efektivní a nákladově efektivní preferované řešení pro různé renovace přenosových linek s fázovým posunem a nové stavební projekty.

Hlavní výhody

Odolnost proti korozi, dlouhá životnost

Využívá žárové zinkování se zinkovou vrstvou tloušťka ≥85μm, tvořící hustou ochrannou vrstvu, která poskytuje jak fyzickou bariéru, tak elektrochemickou bariéru ochranu.

Venkovní bezúdržbová životnost přesahuje 30 let, vhodné pro drsná prostředí, jako jsou pobřežní a průmyslové oblasti.

Stabilní struktura

Vyrobeno z vysokopevnostní úhlové pozinkované oceli Q235/Q345 as základní materiál s mřížkovým designem.

Odolnost proti větru ≥30 m/s, odolnost proti pokrytí ledem ≥8 mm, seismická intenzita 8, splňující požadavky na zatížení ve složitých terénech a extrémních klimatických podmínkách.

Pohodlná údržba

Použití pozinkovaných úhlových ocelových transpozičních věží modulární konstrukce s fázovou separací umožňující přesné třífázové spínání vodičů bez propojovacích vodičů.

The konstrukce je jednoduchá, výrazně zlepšuje efektivitu konstrukce a údržby.

Tovární výroba a kontrola kvality

Qingdao Anbang New Energy vlastní svou továrnu, s plně standardizovaná výroba. Od kontroly surovin až po hotové zinkování a montáž, proces přísně dodržuje národní normy a zajišťuje konzistentní výkon každé pozinkované úhlové ocelové věže s přepínáním fází.

Flexibilní přizpůsobení

Typ věže, výška a metoda přepínání fází mohou být přizpůsobené podle úrovně síťového napětí, vzdálenosti rozpětí a terénních podmínek, vhodné pro různé výkony projekty přepínání fází přenosových linek.

Princip fungování produktu

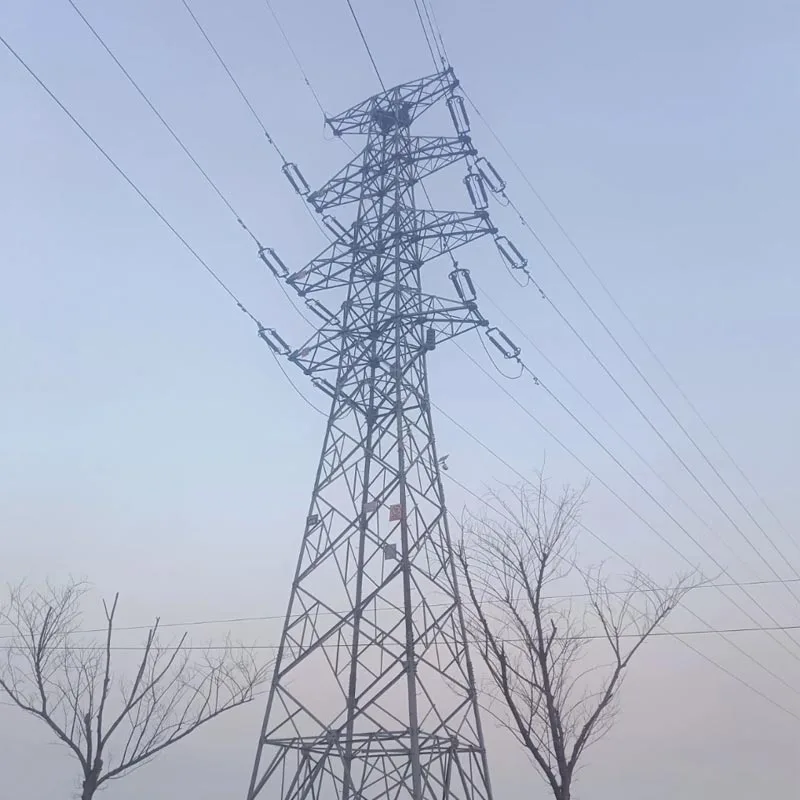

Pozinkovaná úhlová ocelová věž s fázovým posunem je specializovaná věž používaná v přenosových vedeních fáze výměna třífázových vodičů.

V dálkových střídavých přenosových vedeních mohou způsobit třífázové vodiče nevyvážené kapacitní proudy v důsledku asymetrického uspořádání, což vede ke zvýšeným ztrátám v síti, nesprávnému provozu relé ochrana a další problémy.

Věž zajišťuje závěsné body vodičů v různé výšky a polohy na tělese věže, což umožňuje vodičům fází A, B a C uspořádanou výměnu pozic jako procházejí věží.

Tím se dosáhne periodického fázového posunu, vyrovná se třífázové kapacitní proudy, snižuje ztráty ve vedení a zlepšuje přenosovou účinnost a provozní stabilitu elektrické sítě.

Jeho jádro spoléhá na vysoké pevnosti a stabilitě pozinkované úhlové oceli, aby se zajistilo, že se napětí vodičů a rozteč shodují bezpečnost standardy během procesu fázového posunu.

Podrobnosti o produktu

Zpracování komponent

Všechny úhlové ocelové součásti galvanizované úhlové ocelové transpoziční věže jsou přesně řezané, děrované a ohýbané s rozměrovými tolerancemi v souladu s GB/T 9787, aby byla zajištěna montáž přesnost.

Ochrana proti korozi

Po odstranění rzi jsou součásti ponořeny do roztaveného zinku při 450-460 °C, vytvoření vrstvy slitiny zinku a železa s rovnoměrným pokrytím bez chybějícího pokovování nebo zinkových vyboulení. Mrtvé kouty jako např otvory pro šrouby a svary jsou plně chráněny.

Konstrukce věže

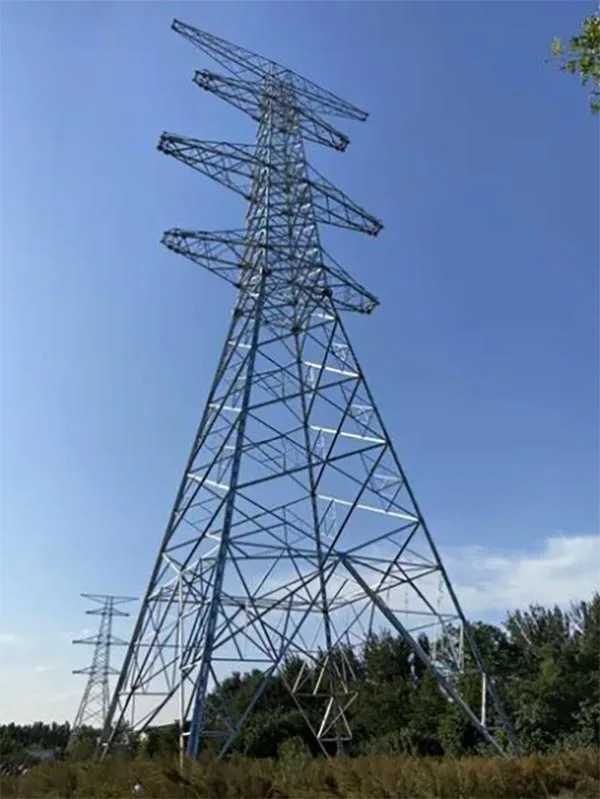

Věž využívá příhradovou příhradovou konstrukci s rozumnou dispozicí hlavní členy, úhlopříčky a příčná ramena, jasně definované dráhy napětí a přesné umístění odpružení s posunem fáze body pro zajištění bezpečného rozestupu vodičů při fázovém posunu.

Konfigurace příslušenství

Vybaveno žárově pozinkovanými šrouby, podložkami, hřebíky, žebříky a další příslušenství s odolností proti korozi odpovídající věži, zabraňující elektrochemické korozi.

Tovární inspekce

Každá galvanizovaná úhlová ocelová věž s fázovým posunem prochází rozměrem kontrola, mechanická testování, měření tloušťky zinkování a ověření zkušební montáže a mohou opustit továrnu až poté absolvování těchto zkoušek.
