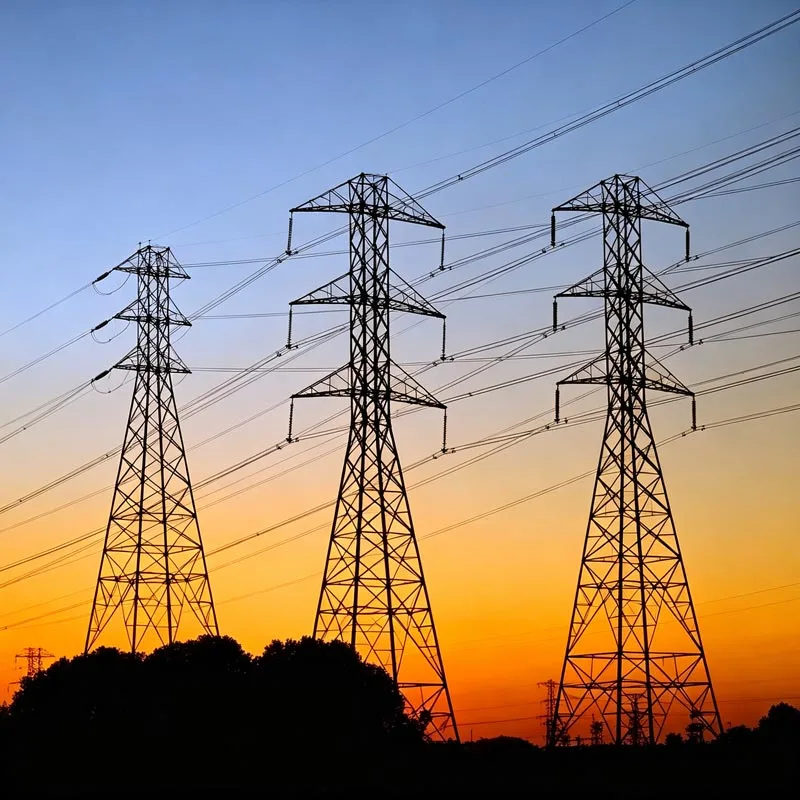

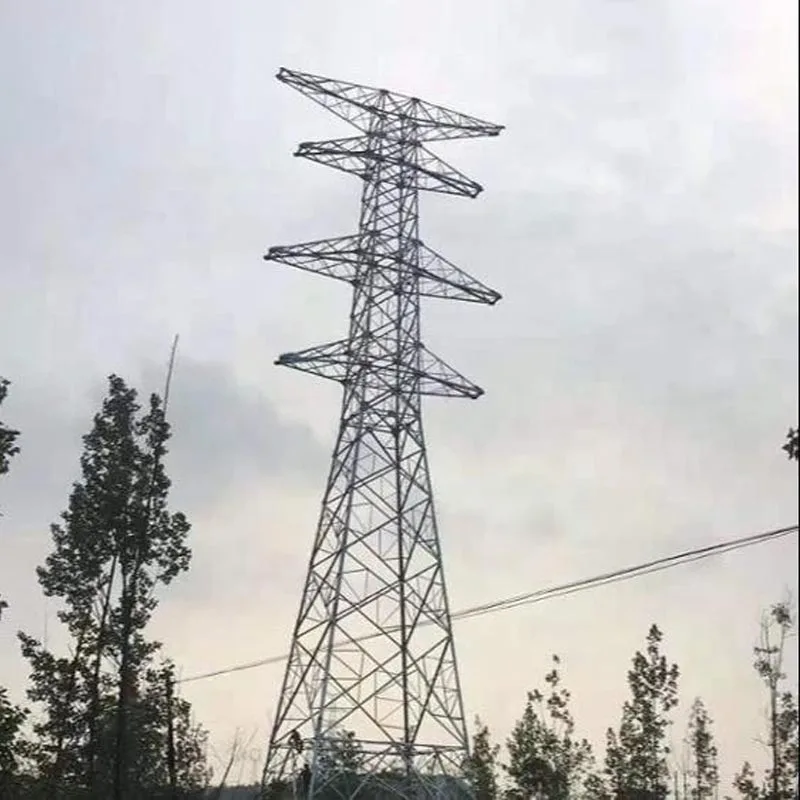

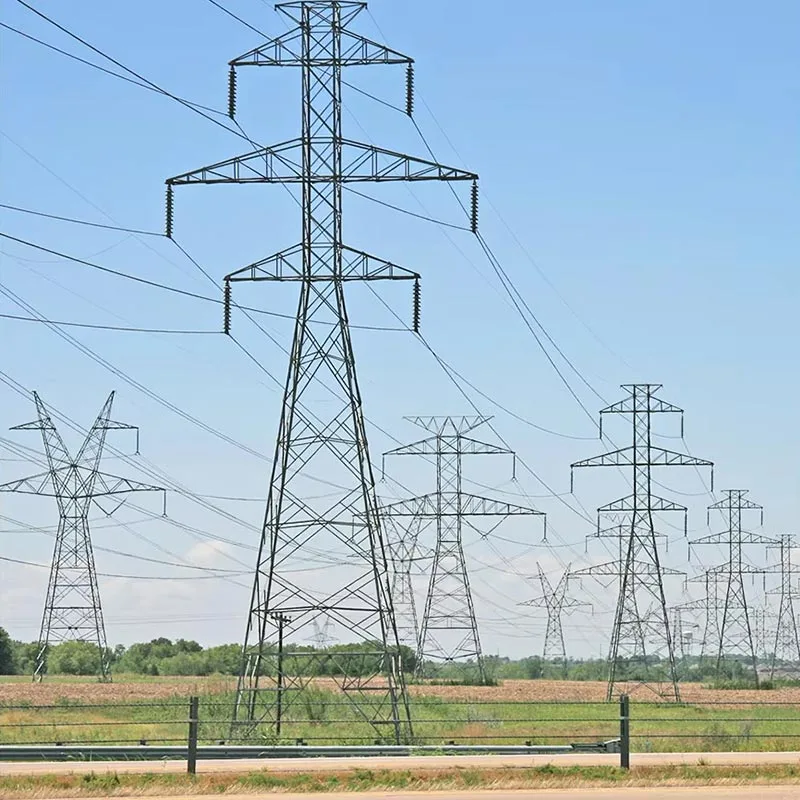

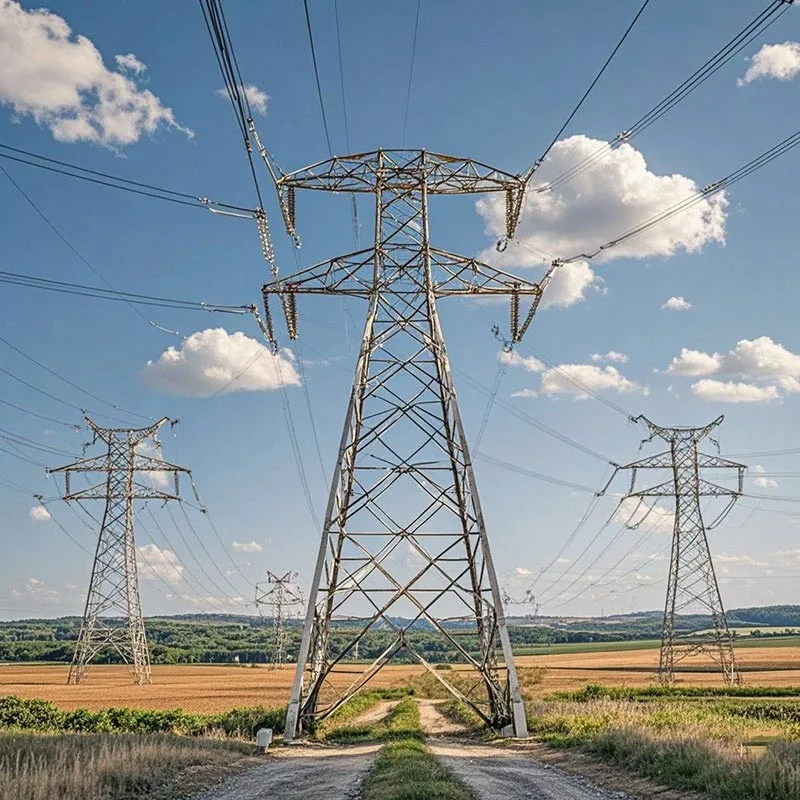

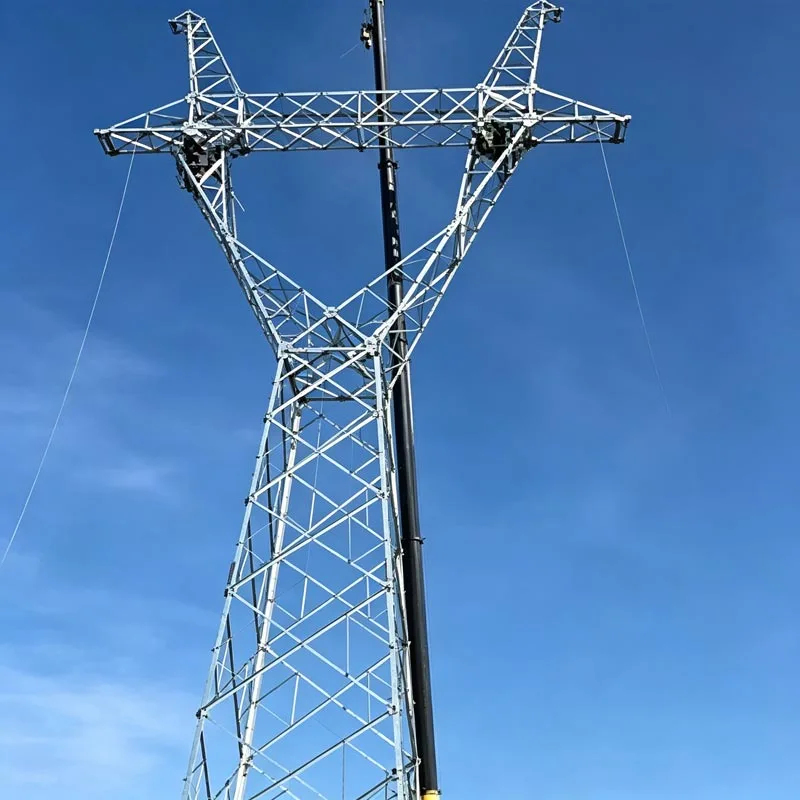

Věž pro přenos energie z pozinkované úhlové oceli

Globální poptávka po spolehlivé, efektivní a udržitelné energetické infrastruktuře nebyla nikdy výraznější. na srdcem této infrastruktury je věž pro přenos energie, kritická součást, která určuje účinnost, bezpečnost a životnost elektrických sítí. Mezi různými dostupnými konstrukčními řešeními je galvanizovaná úhlová ocel Věže pro přenos energie se staly průmyslovým standardem pro vysoké napětí a ultravysoké napětí (UHV). přenosových sítí po celém světě.

Tento úvod stanoví technický a ekonomický kontext pro úhelníkovou ocel věže, což odůvodňuje jejich široké přijetí. Začíná nastíněním výzev, kterým čelí energetické společnosti, jako např potřeba přenášet energii na obrovské vzdálenosti a zároveň odolat nepříznivým vlivům prostředí.

Papír pak pokračuje definovat rozsah studie, která se zaměřuje na hlavní výhody, výrobní náročnost a aplikaci v reálném světě těchto věží.

Zdůrazněním jejich modulárního designu, nákladové efektivity a robustního ochranného povlaku tato sekce nastavuje jeviště pro podrobný průzkum toho, jak galvanizované ocelové věže reagují na moderní požadavky na energii přenos, což z nich činí nepostradatelný přínos pro energetickou bezpečnost a odolnost sítě.

Výhoda produktu

1. Odolnost proti korozi a dlouhá životnost

Všechny komponenty jsou ošetřeny žárovým zinkováním, čímž se na povrchu vytvoří hustý zinkový povlak (tloušťka ≥85μm). Tento povlak účinně izoluje ocel od vzduchu, vlhkosti a korozivních médií, čímž zabraňuje rzi a korozi.

Služba životnost může dosáhnout 30-50 let, což výrazně snižuje pozdější frekvenci údržby a prodlužuje servisní cyklus věž.

2. Vysoká cena Výkon

Ve srovnání s masivními ocelovými sloupy využívá konstrukce mřížky méně ocelového materiálu, což snižuje náklady na suroviny. na zároveň jsou díly standardizovány, což zjednodušuje výrobní proces, snižuje výrobu a náklady na dopravu.

Konstrukce šroubového spojení také snižuje náklady na montáž na místě a dosahuje vysokého výkonu a nízkou investicí a je vhodný pro rozsáhlou propagaci a aplikaci.

3. Silná všestrannost a přizpůsobení

Může být flexibilně navržen a přizpůsoben podle různých napěťových úrovní (35kV-1000kV), terénů (plány, hory, pobřežní oblasti) a požadavky na zatížení.

Lze z něj vyrobit závěsné věže, napínací věže, transpoziční věže a speciální přechodové věže, plně se přizpůsobující různým scénářům přenosu energie a setkání různorodé potřeby různých projektů.

4. Snadná údržba a pohodlná instalace

Režim šroubového spojení nahrazuje svařování, které je vhodné pro montáž a demontáž na místě. denně kontrolu a výměnu dílů lze provést rychle bez velkého zařízení, což snižuje nároky na údržbu obtížnost a mzdové náklady.

Standardizované díly také zajišťují pohodlí pozdější údržby a výměny, zlepšení efektivity provozu a údržby.

Parametr

Projektový případ

Studie 1: Projekt přenosu UHVDC ±800 kV Shanbei-Anhui (Čína)

Jako klíčový projekt čínské páteřní energetické sítě UHV je tento projekt zásadní pro optimalizaci regionálních energetických zdrojů přidělení a zajištění bezpečného a spolehlivého napájení.

Projekt přijal přenos síly z pozinkované úhlové oceli věže dodávané společností Anhui Hongyuan (přidružená k Shandong Electric Engineering & Equipment Group), s celkovým počtem 103 věží a celkové hmotnosti 7 084 tun.

Věže byly vyrobeny z vysokopevnostní úhlové oceli Q355 se žárovým ponorem galvanizační úprava (tloušťka zinkového povlaku ≥85μm) pro zajištění odolnosti proti korozi ve složitém venkovním prostředí.

Díky standardizovanému provedení a šroubovému spojení byly věže dodány 5 měsíců před plánovaným termínem prvním dodavatelem, který dokončil kompletní dodávku úhlových ocelových věží v celé řadě a kvalitě výrobků a efektivnost výstavby byla vlastníkem vysoce uznávána.

Partnerští klienti a certifikace

Filipíny: National Grid Corporation of the Philippines (NGCP)
Projekty: přenosová vedení 230 kV, 500 kV (např. Hermosa-San Jose 500 kV)
Nákup: Přísné audity kvality, vyžaduje dodržování ASTM/AS/NZS

Thajsko: Úřad pro výrobu elektřiny Thajska (EGAT)
Projekty: 230 kV, 500 kV (např. 500 kV vedení Tongsong-Songkhla)
Předkvalifikace: Povinná tovární kontrola a typová zkouška.

Malajsie: Tenaga Nasional Berhad (TNB)
Normy: MS (Malajské normy), IEC, ISO 1461 galvanizace
Zaměření: rozšíření sítě 275 kV, 500 kV a integrace obnovitelných zdrojů

Vietnam: National Power Transmission Corporation (EVNNPT)
Projekty: 500 kV (např. tepelná elektrárna Nam Dinh 1 do Thanh Hoa)

Vietnam: National Power Transmission Corporation (EVNNPT)
Projekty: 500 kV (např. tepelná elektrárna Nam Dinh 1 do Thanh Hoa)
Objem: Velké hromadné objednávky (10 000+ tun na projekt)

FAQ

Otázka: Jaké materiály se používají pro věže pro přenos energie z galvanizované úhlové oceli?

A: Normálně vysokopevnostní úhlová ocel, jako je Q355 / Q345B / Q235B (čínský standard) nebo ekvivalentní jakosti ASTM A572 50, EN S355JR. Materiálové certifikáty (MTC) jsou dodávány s každou šarží.

Otázka: Jaké úrovně napětí mohou podporovat vaše věže?

A: Dodáváme kompletní série: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Podporujte také stejnosměrné vysílací věže a bleskové věže, konstrukce rozvoden.

Otázka: Můžete vyrábět podle výkresů zákazníků?

A: Ano. Přijímáme výkresy navržené zákazníkem (PDF / CAD / DXF). Provádíme také optimalizaci návrhu, konstrukční výpočet a v případě potřeby analýzu napětí.

Q: Jakou povrchovou úpravu používáte?

A: Žárové zinkování (HDG) podle ISO 1461, GB/T 13912, ASTM A123/A153.

Otázka: Jak dlouhá je životnost?

A: V normálním atmosférickém prostředí 30–50 let. V silně korozivních oblastech může dosáhnout 20–30 let design.

Otázka: Jaké máte certifikace?

● Systém managementu jakosti ISO 9001
● ISO 14001 Environmentální management
● ISO 45001 Bezpečnost a ochrana zdraví při práci
● CE (EN 1090 pro ocelové konstrukce)
● Certifikace svařování AWS / CWB
● Zprávy třetích stran: SGS, BV, Intertek
