Rámcová struktura rozvodny

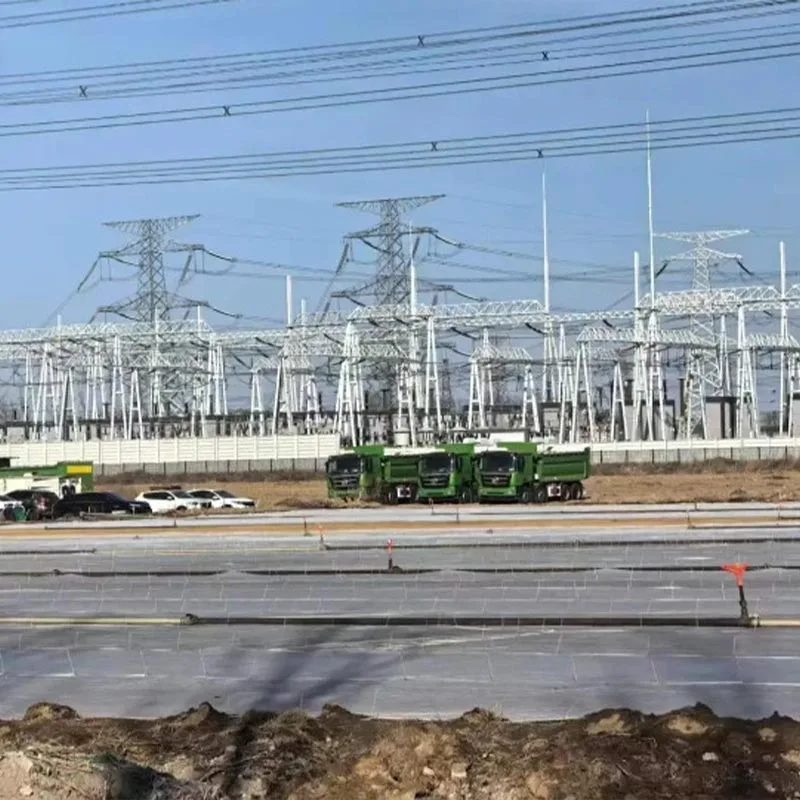

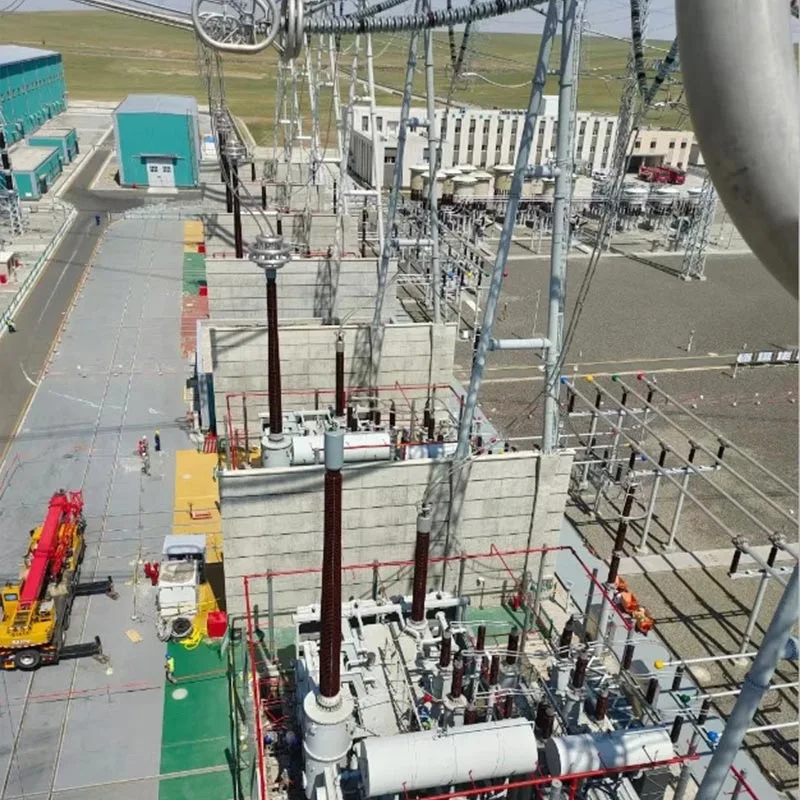

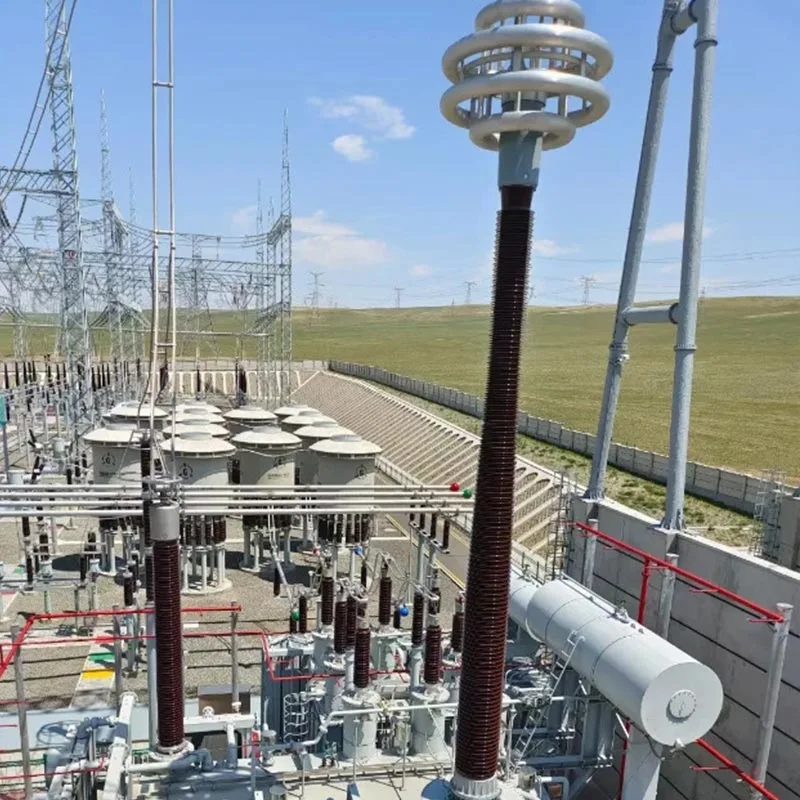

Rámcová struktura rozvodny Qingdao Anbang New Energy je nezávisle vyvinutým a vyrobeným jádrem společnosti nosné a podpůrné zařízení pro trafostanice, založené na potřebách čínské energetické výstavby a využití výrobní a zpracovatelské výhody vlastní továrny.

Zahrnuje tři hlavní kategorie: železobeton rám, ocelový rám a prefabrikovaný hybridní rám.

Rám rozvodny přísně dodržuje "Intelligent Substation Design Code" a "Seismic Design Code for Power Facilities" s použitím vysoce kvalitního Q235B a Ocel Q345B a vysokopevnostní beton C30-C50, precizně zpracované a přísně testované.

Má základní výhody jako je stabilní struktura, silná nosnost, odolnost proti větru a zemětřesení, odolnost proti korozi a široká přizpůsobivost.

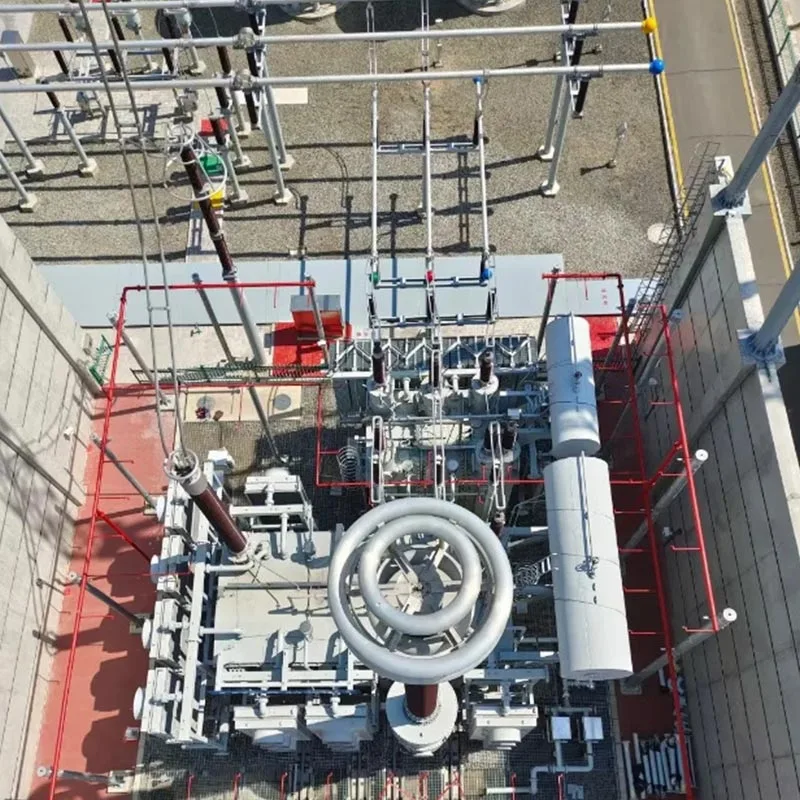

Jako "kostra" rozvodny se framework používá hlavně v klíčových oblastech, jako je hlavní řídicí komunikace budova, budova zařízení pro rozvod energie, podpěry zařízení a konstrukční podpěry, které plní kritické funkce při instalaci elektrických zařízení, pokládání vedení a přenosu zátěže.

Může být přizpůsoben pro různé rozvodny napěťové úrovně, včetně 110 kV, 220 kV a 330 kV, podporuje přizpůsobený design a může vyhovět různým složitým místům požadavky, jako jsou pláně, kopce a pobřežní oblasti, stejně jako potřeby zelené a inteligentní výstavby.

Toto poskytuje spolehlivé strukturální zajištění bezpečného, efektivního a dlouhodobě stabilního provozu rozvoden, podporující bezpečný přenos elektrických zdrojů.

Specifikace parametrů

Doporučení k výběru

Aplikovatelné scénáře rámové konstrukce železobetonové rozvodny

Konvenční rozvodny 110kV-220kV, rozvodny v rovinatých oblastech, hlavní řídicí komunikační budovy, rozvody budovy zařízení a lokality třídy I-II s intenzitou seismického opevnění 7 stupňů a nižší.

Důvod pro doporučení: ekonomické náklady, vysoká tuhost, vynikající požární výkon, nízké náklady na údržbu, pevná konstrukce integrita, přizpůsobená zátěži a prostorovým požadavkům konvenčních zařízení v rozvodnách, v souladu s konvenční standardy infrastruktury rozvoden, je jedním z nejpoužívanějších typů rámových struktur rozvoden.

Použitelné scénáře ocelové konstrukce rámové konstrukce rozvodny

220kV-330kV vysokonapěťové rozvodny, pobřežní oblasti se silnou solnou mlhou, horské komplexní terénní rozvodny, seismické opevnění s intenzitou 8 stupňů a více a rozvodny s požadavky na uspořádání zařízení s velkým rozpětím.

Důvod pro doporučení: vynikající seismický výkon, nízká hmotnost, pohodlná konstrukce, velké rozpětí, může odolat větry, slaná mlha a další drsná prostředí, komponenty mohou být prefabrikovány v továrně a rychle namontovány místo přizpůsobené velkému zatížení a potřebám velkých rozpětí vysokonapěťových rozvoden a oblast s vysokou intenzitou je přednostně vybrané, v souladu s konceptem zelené a inteligentní výstavby.

Aplikovatelné scénáře rámové struktury prefabrikované hybridní rozvodny

projekty rozvoden s krátkou dobou výstavby, rozvodny na předměstích měst, zelené a nízkouhlíkové demonstračních rozvoden a prostor s vysokými požadavky na výstavbu a ochranu životního prostředí.

Důvod pro doporučení: Integrace výhod ocelové konstrukce a betonové konstrukce, vysoká rychlost montáže a krátká stavební období, může realizovat synchronní pokrok tovární prefabrikace a zakládání na místě konstrukce, snižují mokrý provoz na místě, prašnost a stavební odpad, nízké emise uhlíku a mají dobré ložisko kapacita a stabilita, která je vhodná pro inteligentní výstavbu a efektivní stavební potřeby moderních rozvodny.

Použitelné scénáře přizpůsobené struktury rozvodny

projekty rozvoden se speciálním terénem (ostrovy, strmé svahy, bažiny), speciální úrovně napětí, speciální zatížení (integrace více zařízení, velké rozpětí), zvláštní meteorologické podmínky (těžké ledové oblasti, silný tajfun oblasti) a požadavky na integraci krajiny.

Důvod doporučení: Vlastní továrna Qingdao Anbang New Energy může přizpůsobit a upravit materiál, rozpětí, výšku podlahy, antikorozní normy a konstrukční formu rozvodny konstrukce rámu podle technických výkresů, zpráv o topografických průzkumech, meteorologických dat a zařízení parametry poskytované zákazníky a poskytují komplexní služby týkající se návrhu, výroby a instalace jeden na jednoho zajistit, aby rámová konstrukce rozvodny byla plně přizpůsobena skutečným potřebám projektu.

Skutečný případ

Projekt rámové konstrukce vícekilometrové prefabrikované rozvodny Yunnan Kunming 110 kV

Poskytněte plnou sada prefabrikované rámové konstrukce rozvodny pro první civilní rozvodnu prefabrikované rámové konstrukce v Yunnanu Provincie, včetně rámu budovy rozvodného zařízení a rámu držáku zařízení, přizpůsobeného napětí 110 kV úroveň, rychlost montáže je 53 % a pro splnění jsou použity prefabrikované komponenty a technologie suchého ocelového spoje požadavky zelené a inteligentní výstavby.

Efekt implementace:Továrna na rámovou konstrukci rozvodny je prefabrikace, zvedání a montáž na místě, doba výstavby se oproti tomu zkrátí o 2 měsíce konvenční projekty, míra využití strojů dosahuje 100%, což účinně snižuje stavební odpad a prašnost emise, stabilita konstrukce a seismické vlastnosti jsou v souladu s požadavky specifikace a efektivně zmírnit tlak regionálního zásobování energií po uvedení do provozu, který byl velmi vysoký chválen úřadem Kunming Power Supply Bureau a stal se ukázkovým projektem výstavby místní zelené rozvodny.

Projekt rozvodny se smíšenou rámovou konstrukcí Zhejiang Ningbo 110 kV na půli cesty

Pro Zhejianga první prefabrikovaná vysoce výkonná betonová ocelová uzlová hybridní rámová rozvodna dodávající kompletní sadu hybridní rámová konstrukce rozvodny, využívající materiál UHPC a technologii připojení ocelových uzlů, přizpůsobená napětí 110 kV úroveň a dosáhnout 100% montáže hlavní konstrukce.

Efekt implementace:Materiály konstrukce rámu rozvodny jsou ušetřeny asi 65 %, emise uhlíku jsou sníženy o 52,6 %, staveniště je realizováno bez bednění, bez podpory a bez vlhkost, doba instalace hlavní konstrukce se zkrátí o 25 dní, vodotěsnost, tepelná izolace a odolnost proti korozi je vynikající a náklady na údržbu jsou v pozdější fázi výrazně sníženy.

Projekt renovace rámové konstrukce rozvodny Shandong Qingdao 220 kV

Zúčastnil se modernizace a projekt renovace rozvodny 220 kV v Qingdao, za předpokladu smíšené železobetonové a ocelové konstrukce rámová konstrukce rozvodny, nahrazení starého rámu, renovace hlavní řídicí komunikační budovy a rozvodů rám budovy zařízení, přizpůsobený původní instalaci zařízení a splňoval požadavky seismického opevnění 7 stupňů.

Efekt implementace: Rámová struktura rozvodny přesně odpovídá velikosti původního zařízení, tj instalace je pohodlná, proces výstavby neovlivňuje okolní napájení, strukturální Únosnost se po transformaci zvýší o 30%, antikorozní a ochrana před bleskem je výrazně optimalizován a zatím nedochází k žádným poruchám, což efektivně prodlužuje životnost rozvodna zajišťující stabilní provoz regionální elektrické sítě a uznaná státní rozvodnou sítí Qingdao Společnost dodávající energii.
