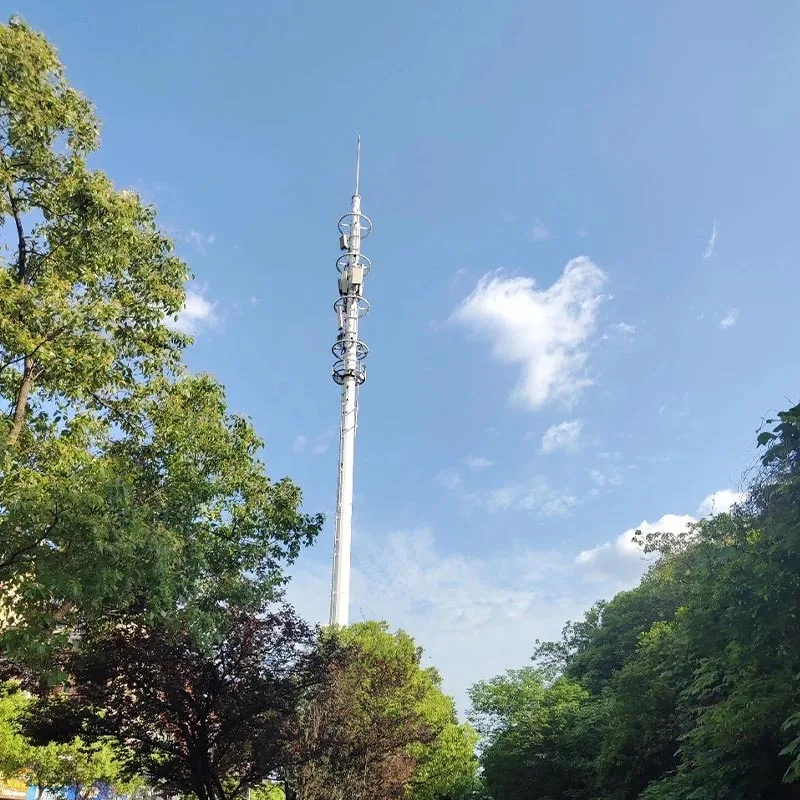

Tubular Steel Telecom Tower

Tubular Steel Telecom Tower společnosti Qingdao Anbang New Energy používá jako základ vysokopevnostní ocelové trubky, jako je Q355B materiál, využívající modulární design a žárové zinkování antikorozními procesy.

Pokrývají více struktur typů, včetně jednotrubkových a třítrubkových provedení, vhodných pro různé komunikační scénáře.

Trubková ocel komunikační věže kombinují výhody, jako je strukturální stabilita, snadná instalace, odolnost proti korozi, odolnost a kompaktní rozměry.

Mohou sloužit po dlouhou dobu v různých složitých prostředích, včetně městských, v horských a pobřežních oblastech, přísně dodržující příslušné průmyslové normy.

Jsou nepostradatelnou oporou jádra zařízení při výstavbě moderních komunikačních sítí, poskytujících solidní záruku stabilního přenosu komunikačních signálů.

Výhody produktu

Dlouhotrvající odolnost proti korozi

Tubular Steel Telecom Tower přijímá integrál proces žárového zinkování, s tloušťkou vrstvy zinku ≥85μm, vytvářející hutnou ochrannou vrstvu slitiny zinku a železa, dosažení jak fyzické izolace, tak elektrochemické ochrany.

Účinně odolává korozi ze solné mlhy, vlhkost, průmyslové znečišťující látky a další faktory, s venkovní životností více než 30 let, výrazně snižuje následné náklady na údržbu a je vhodný pro drsná prostředí, jako je pobřeží a průmysl znečištěné oblasti.

Stabilní konstrukce

Věž je navržena s kruhovým nebo trojúhelníkovým trubkovým průřezem má rovnoměrné rozložení napětí a vysokou tuhost v ohybu. Jeho koeficient odolnosti proti větru je o 20%-40% nižší než tradičních ocelových úhlových věží.

Odolá silnému větru 11. stupně, zemětřesení o síle 8 a ledu zatížení 5-10 mm. Věž má hladké linie a nelze ji snadno svrhnout při extrémních větrných událostech.

Jeho struktura je bezpečná a spolehlivé, v souladu s národními předpisy pro navrhování ocelových konstrukcí a standardy konstrukce stožárů věže.

Snadná instalace a přeprava

Trubková ocelová komunikační věž je továrně prefabrikovaná s modulární výrobou a připojené pomocí vkládacích nebo přírubových šroubových spojů, které nevyžadují žádné svařování na místě. The výška může být flexibilně nastavena a montáž může být dokončena rychle na místě bez velkého zvedacího zařízení, zkrácení doby výstavby o 30%-50%. Vnořené balení s velkým pouzdrem tuby šetří menší tuby 40%-60% přepravního prostoru, což výrazně snižuje náklady na přepravu na dlouhé vzdálenosti.

Úspora místa

Kompaktní konstrukce komunikační věže z ocelových trubek vyžaduje menší půdorys, úspora více než 30 % plochy pozemku ve srovnání s tradičními úhlovými ocelovými věžemi.

Jeho flexibilní výběr místa Díky tomu je vhodný pro husté městské oblasti, horské oblasti a odlehlá místa se složitým terénem. Vlastní výšky 10-60 metrů mohou být poskytnuty pro splnění různých scénářů, jako jsou základnové stanice 5G/6G, mikrovlnná trouba komunikace a nouzové komunikace.

Kontrolovaná kvalita

Vyrobeno z vysoce pevných trubek z prémiové oceli s využitím materiálu nad Z 97% je věž vybavena plně automatizovaným svařováním, CNC řezacími výrobními linkami a přísnou kontrolou kvality detekce vad svaru a testování zinkové vrstvy.

Výroba je v souladu s národními a průmyslovými standardy, jako je GB/T a YD/T, s kompletní certifikací, stabilním výkonem, splňujícím přísné požadavky různé komunikace projekty.

Jak vybrat model

Vyberte podle scénáře komunikace

Městská základnová stanice 5G: Vyberte si jednotrubkovou komunikační věž z ocelových trubek, s výškou 15-30 metrů, jednoduchá a esteticky příjemná struktura, malý půdorys, vhodný pro úzké městské pozemky a může být flexibilně instalované na střechách, nárožích ulic a dalších oblastech.

Venkovní základnová stanice se širokým pokrytím: Vyberte třítrubkovou komunikační věž z ocelových trubek s výškou 30-60 metrů, silnější odolnost proti větru a zemětřesení, vhodné pro venkovní otevřené plochy, jako jsou hory a pláně, dosažení pokrytí signálem na velké vzdálenosti.

Nouzová/dočasná komunikace: Vyberte lehkou komunikační věž z ocelových trubek s výškou 10-20 měřiče, rychlá modulární sestava, lze rychle nasadit, aby vyhovovala nouzové komunikaci a dočasnému pokrytí signálem potřeb.

Vyberte podle podmínek prostředí

Pobřežní/vysoce korozní oblast: Zvolte komunikační věž z ocelových trubek s vysokou odolností proti korozi se zinkovým povlakem tloušťka ≥100μm, zvyšující odolnost proti korozi solnou mlhou a prodlužující životnost produktu.

Oblast silného větru/zemětřesení: Zvolte vyztuženou komunikační věž z ocelových trubek, optimalizující průřez a design tloušťky stěny, zlepšuje odolnost proti větru a zemětřesení a zajišťuje strukturální stabilitu v extrémních prostředích.

Odlehlý/složitý terén: Vyberte si lehkou komunikační věž z ocelových trubek s úzkou základnou, vhodnou pro přepravní a instalační podmínky bez potřeby velkých stavebních strojů, snižujících výstavbu obtížnost.

Vyberte podle požadavků na zatížení

Scénář lehkého zatížení (sada jedné antény): Vyberte komunikační věž z ocelových trubek s tloušťkou stěny 6-10 mm, lehká konstrukce, nákladově efektivní, splňující běžné potřeby přenosu signálu.

Scénář pro velké zatížení (vícenásobné sady antén, mikrovlnná zařízení): Zvolte vyztuženou komunikační věž z ocelových trubek s tloušťkou stěny 10-16 mm, zlepšující nosnost, vhodné pro montáž více zařízení a zajišťující strukturální stabilita.

Opatření pro použití

Před instalací ověřte, že typový štítek Tubular Steel Telecom Tower odpovídá konstrukčnímu výkresu parametry a zkontrolujte integritu tělesa věže, přírub, šroubů a dalších součástí, abyste se ujistili, že deformace, poškození nebo odlupování zinkové vrstvy. Pokračujte ve stavbě, až když je veškeré příslušenství kompletní.

Při zvedání používejte vysokopevnostní nylonová lana, aby nedošlo k poškození galvanizované vrstvy ocelovými dráty; během instalace, použijte teodolit ke sledování svislosti, s odchylkou nepřesahující 1/1000. Šrouby příruby by měly být utaženo na specifikovaný utahovací moment a na spojovací díly lze podle potřeby nanést lepidlo na sklo, aby se zlepšilo utěsnění.

Základ věže musí být z betonu, který splňuje požadavky na design, se zapuštěnými kotevními šrouby, aby byla zajištěna spolehlivost spojení s komunikační věží z ocelových trubek; zemnící odpor by měl být ≤10Ω a účinnost zemnící systém by měl být pravidelně kontrolován, aby se zabránilo poškození zařízení bleskem.

Svařování, řezání a další operace jsou na povrchu ocelové trubky přísně zakázány věž. Pokud je nutná úprava nebo dodatečné vybavení, komunikujte předem s výrobcem. Po úprava, je nutné znovu použít ochranu proti korozi žárovým zinkováním, aby se zabránilo korozi oceli.

Provádějte pravidelné kontroly a údržbu komunikační věže z ocelových trubek. Pro pobřežní a vysoce korozivní oblasti se doporučuje kontrolovat každých šest měsíců au ostatních oblastí ročně. Okamžitě opravte poškozený zinek vrstvy, utáhněte uvolněné šrouby a zkontrolujte potenciální nebezpečí strukturální deformace.

Neprofesionálnímu personálu je přísně zakázáno lézt na komunikační věž z ocelových trubek. Varování kolem věže by měly být umístěny značky jako „High Voltage Danger, Keep Away“, aby byla zachována bezpečná vzdálenost; bezpečnost ochrana musí být na místě během výstavby a údržby, přísně dodržovat bezpečnostní provozní předpisy.
