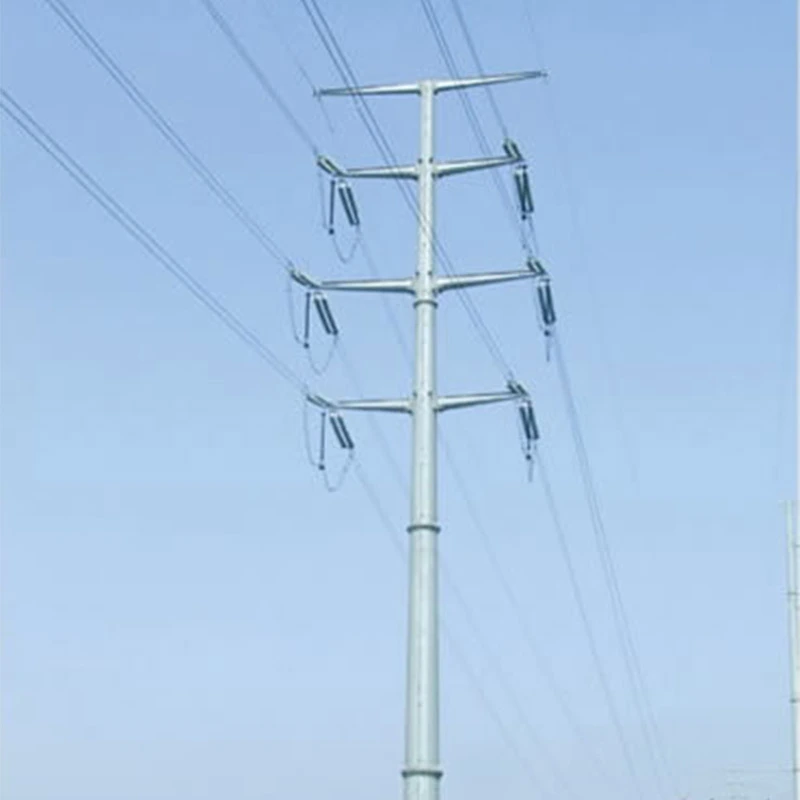

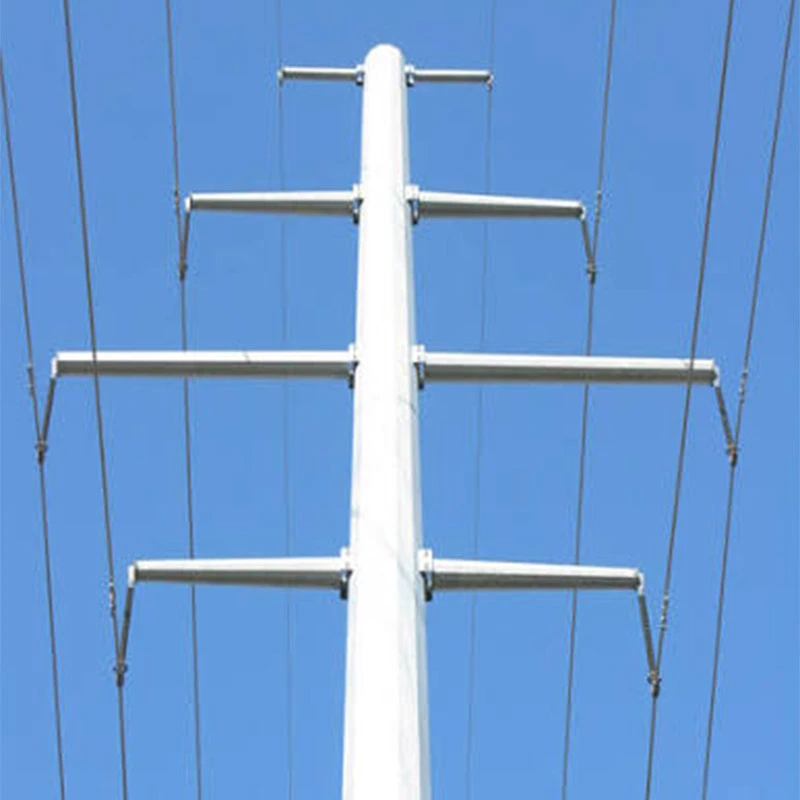

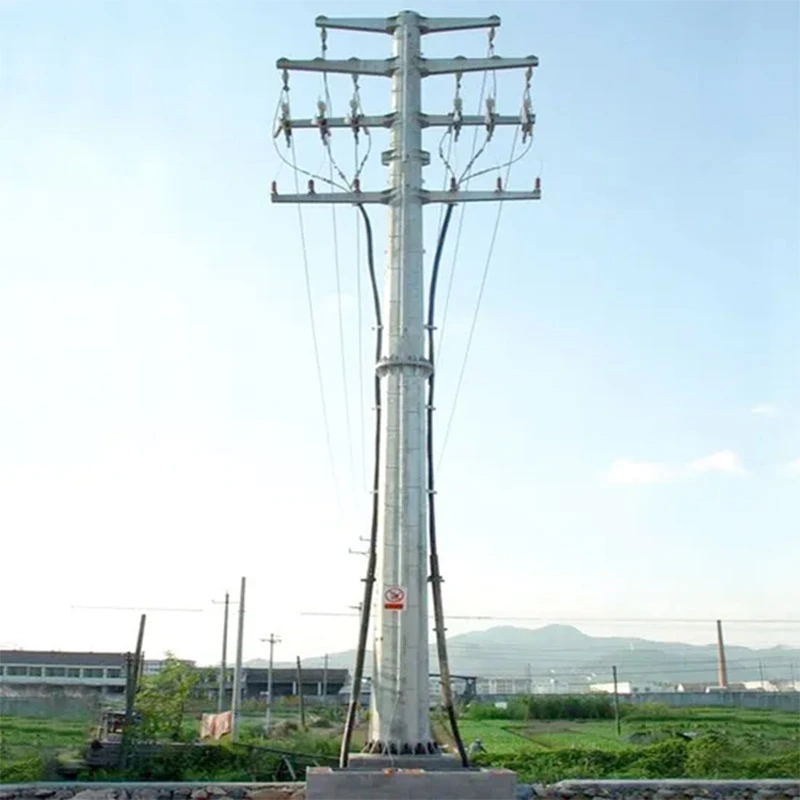

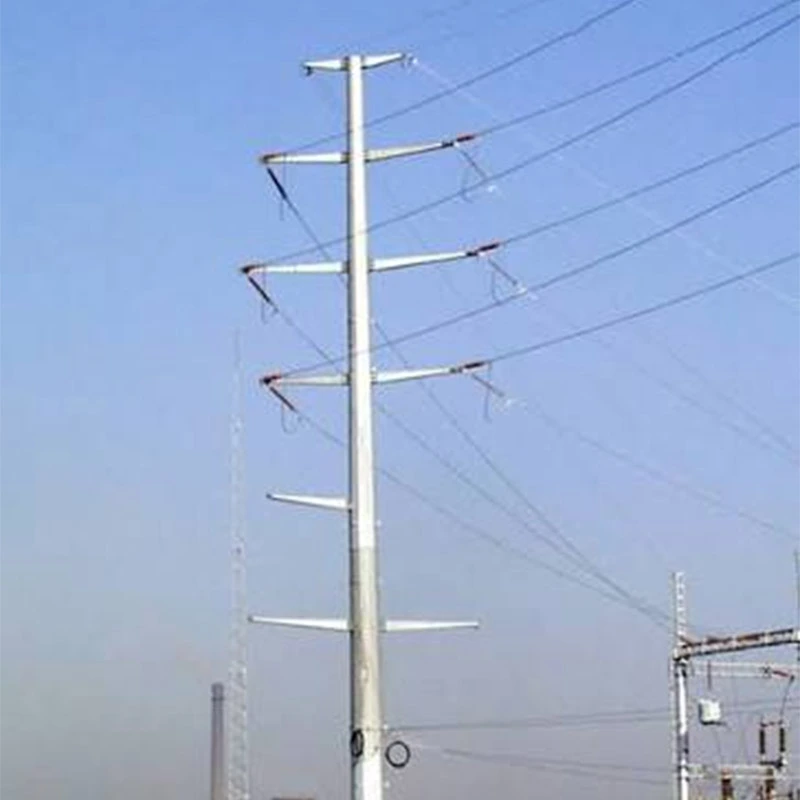

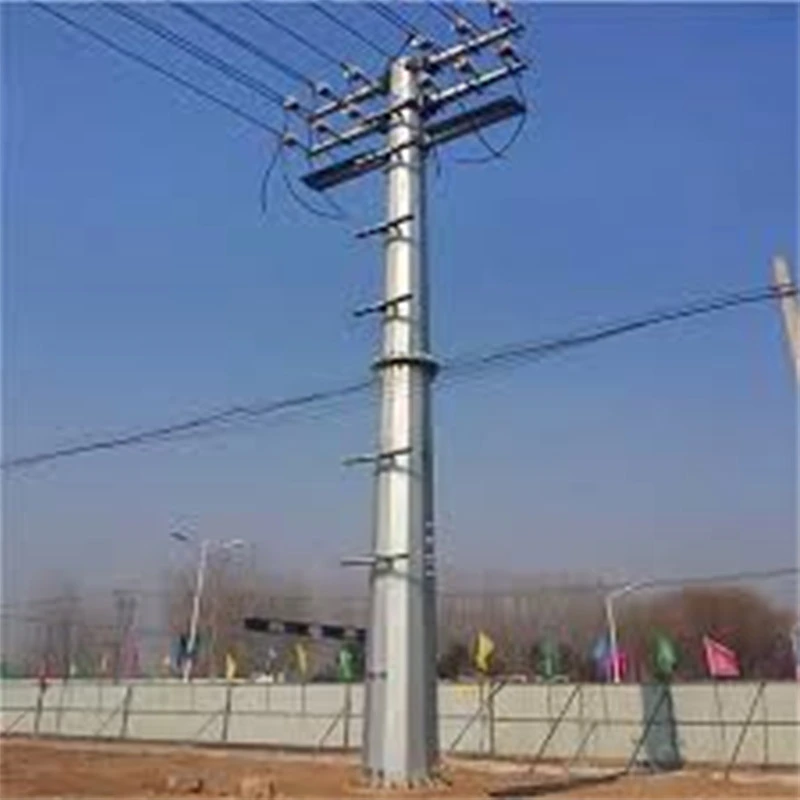

Trubková ocelová napínací věž

Všechny produkty vyhovují evropským normám EN 1090 a EN 10025, ověřené autoritativními zkušebními zprávami třetích stran od SGS a TÜV. Po celou dobu probíhá přísná kontrola surovin a kontrola kvality hotových výrobků výroba pro zaručení dlouhodobého antikorozního výkonu a mechanické pevnosti. Vlastníme bohatý globální projekt zkušenosti s dodávkou napínacích věží z ocelových trubek pro více projektů nadzemních přenosů 220 kV-500 kV v Evropě, Střední Asii a dalších regionech. Optimalizováno pro přechod linií rohových profilů, tahové ložisko drátu a při instalaci v terénu se tato věž vyznačuje pohodlnou montáží a nízkými náklady na údržbu. Zakázkový výkres založený zpracování a kompletní certifikační dokumenty mohou být poskytnuty tak, aby odpovídaly výběrovému řízení klientů a výstavbě staveniště poptávka.

Aplikační scénáře napínací věže z ocelových trubek

Trubkové ocelové napínací věže jsou široce používány pro vysokonapěťová přenosová vedení 220 kV-500 kV, ideální pro liniové rohové úseky, koncové body, přechody řeka-údolí, hornatý terén a pobřežní solné zóny, např. také projekty evakuace energie pro větrné a solární základny obnovitelné energie.

Díky silné vlastní výrobní kapacitě naše továrna dokončuje kompletní výrobní pracovní postupy: kontrola surovin, CNC řezání, robotické svařování, předmontáž, žárové zinkování a hotový výrobek testování, podpora zakázkové výroby na klientské výkresy a parametry zatížení na místě.

Přísné zajištění kvality pokrývá každou fázi výroby. Kritické svary využívají nedestruktivní testování. Produkty vyhovují s normami EN 1090, EN 10025, doprovázenými autoritativními zkušebními zprávami třetích stran SGS a TÜV zahrnujícími mechanická pevnost a antikorozní vlastnosti.

Tyto prefabrikované věže, které se osvědčily v mnoha projektech zámořských přenosů, umožňují rychlé a nízké vztyčení pole údržbu, dokonale vyhovující komplexním terénním EPC výběrovým řízením a stavebním požadavkům

Autoritativní testovací data a zprávy

Naše napínací věž z ocelových trubek prochází komplexním ověřením třetí stranou společností SGS a TÜV, s plnou zprávy o fyzických zkouškách dostupné pro předložení projektové nabídky. Testovací položky pokrývají mechanickou výkonnost surovin, ultrazvuková nedestruktivní kontrola svařování, žárové zinkování proti korozi, tolerance rozměrů a simulovaná zatěžovací zkouška konstrukce.

Klíčové směrodatné testovací údaje

1. Ocelový podklad:mez kluzu ≥355 MPa, pevnost v tahu 470-630 MPa, rázy při nízkých teplotách energie ≥34J při -20 ℃.

2. Žárové zinkování:průměrná tloušťka zinkového povlaku ≥86 μm; Test v solné mlze neprokázal žádnou červenou rez formování přes 1000 hodinový cyklus, zajišťující dlouhodobou venkovní antikorozní schopnost.

3. Svarový spoj:100% ultrazvuková NDT kontrola, nebyla zjištěna žádná trhlina nebo vada neúplného svaru.

4. Konstrukční zatížení:test vzorku v plném měřítku ověřuje stabilní výkon při projektované rychlosti větru až 45 m/s a velké zatížení ledovou vrstvou.

Standardní pokyny pro rutinní údržbu pro napínací věž z ocelových trubek

Tato směrnice pokrývá pravidelnou kontrolu a údržbu napínacích věží z ocelových trubek používaných na 220 kV-500 kV nadzemní přenosová vedení, pro zajištění dlouhodobého bezpečného provozu.

Vizuální a strukturální kontrola

Každých 6-12 měsíců provádějte kompletní vizuální kontrolu na místě. Zkontrolujte deformaci tělesa věže, uvolnění nebo chybějící šrouby díly, stav spojení trubkových spojů a sedání základů. Utáhněte volné šrouby na hodnotu utahovacího momentu uvedenou v naše tovární testovací dokumenty. Poškozené součásti neprodleně vyměňte.

Antikorozní kontrola

Zkontrolujte žárově pozinkované povrchy. Viz ověřená zkušební norma SGS: kvalifikovaná tloušťka zinkového povlaku ≥86 μm. Dávejte pozor na odlupující se vrstvu zinku, skvrny rzi, zejména ve svarech a pobřežních zónách se slanou mlhou. Oprava Antikorozní nátěr je třeba nanést, jakmile se objeví červená rez.

Kontrola svarů a pomocných dílů

Zkontrolujte klíčové svarové spoje; referenční standardy TÜV pro ultrazvukové zkoušky NDT pro zjištění povrchových trhlin. Zkontrolujte izolátory, armatury a uzemňovací zařízení. Zajistěte, aby odpor uzemnění zůstal v rámci konstrukčních požadavků.

Údržba po extrémním počasí

Po silném větru, silném ledu nebo zemětřesení proveďte speciální urgentní kontrolu. Zkontrolujte průhyb a připojení věže bezúhonnost. Všechny záznamy o údržbě musí být vedeny za účelem sledovatelnosti. Náš technický tým nabízí poprodejní podporu pro komplexní posouzení na místě a výměnu komponent.

Certifikace Anbang Tubular Steel Tension Tower

Trubková ocelová napínací věž Qingdao Anbang New Energy je držitelem kompletních certifikací na systémové a produktové úrovni podporovat globální projekty vysokonapěťových přenosů, zejména výběrová řízení EPC v EU a ve střední Asii.

Naše továrna je certifikována systémem managementu kvality ISO 9001, systémem environmentálního managementu ISO 14001 a ISO 45001 Systém bezpečnosti a ochrany zdraví při práci, zaručující standardizovanou kontrolu výroby v celém cyklu od vstupní suroviny až po dodávku hotového výrobku.

Pro přístup na evropský trh vyhovují produkty EN 1090-1 (EXC3) a EN 10025-2, s označením CE vydaným podle EU CPR nařízení, spolu s validovanými dokumenty Factory Production Control (FPC), které přezkoumal notifikovaný orgán TÜV TÜV SÜD. SGS a TÜV poskytují autoritativní zkušební protokoly třetích stran, které zahrnují mechanické vlastnosti oceli, ultrazvuk NDT pro svary, tloušťku žárového zinkování a antikorozní vlastnosti v solném spreji.

Kromě mezinárodních pověření vlastní Anbang národní výrobní licenci na přenosovou ocel 220 kV-500 kV věže a kvalifikace high-tech podniků. Všechny certifikáty, zprávy o zkoušce materiálu MTR, záznamy o kontrole jsou sledovatelné a dodávatelné spolu se zbožím pro kontrolu a přijetí projektu.

Výhody napínací věže Anbang Tubular Steel

Trubková ocelová napínací věž Anbang poskytuje komplexní přednosti v konstrukční výkonnosti a výrobě kapacita, kontrola kvality, podpora certifikace a adaptabilita projektu pro vysokonapěťový přenos 220 kV-500 kV projekty.

V konstrukčním provedení přináší konstrukce z kruhových trubek vyšší poměr pevnosti k hmotnosti. Účinně odolává silný vítr, ledová vrstva a seismická síla, vhodné pro rohy, koncové body, přechody přes řeky a pobřeží oblasti solné mlhy. Ošetření žárovým zinkováním zaručuje dlouhodobou antikorozní účinnost s očekávaným výkonem životnost až 30-50 let. S podporou naší vlastní výrobní linky implementujeme kompletní postupy včetně kontroly surovin, CNC řezání, robotického svařování a předmontáže hotových výrobků. Přísná kvalita kontrola prochází každým pracovním postupem. Produkty splňují normy EN 1090-1 EXC3 a EN 10025-2, podložené označením CE spolu se zkušebními zprávami třetích stran SGS a TÜV pokrývajícími mechanické vlastnosti, ultrazvukové NDT kontrola svařování a antikorozní zkouška solnou mlhou.

Podporujeme zakázkovou výrobu na základě klientských výkresů. Díky bohatým zkušenostem s projekty EPC v zámoří dodáváme kompletní certifikační dokumenty, zprávy MTR a technická poprodejní podpora, což zjednodušuje montáž a spouštění staveniště náklady na údržbu v pozdější fázi.
