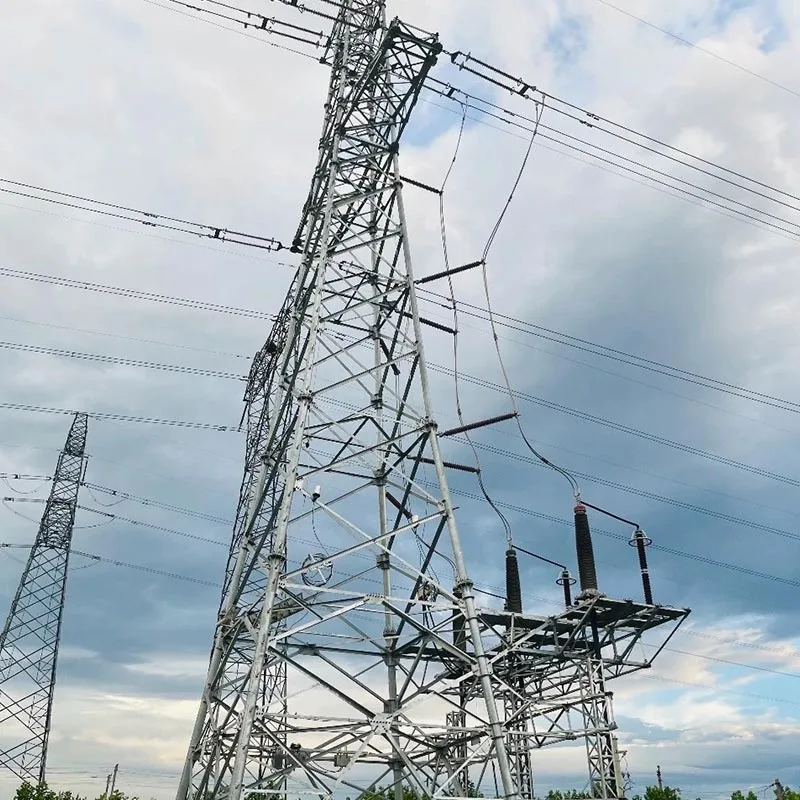

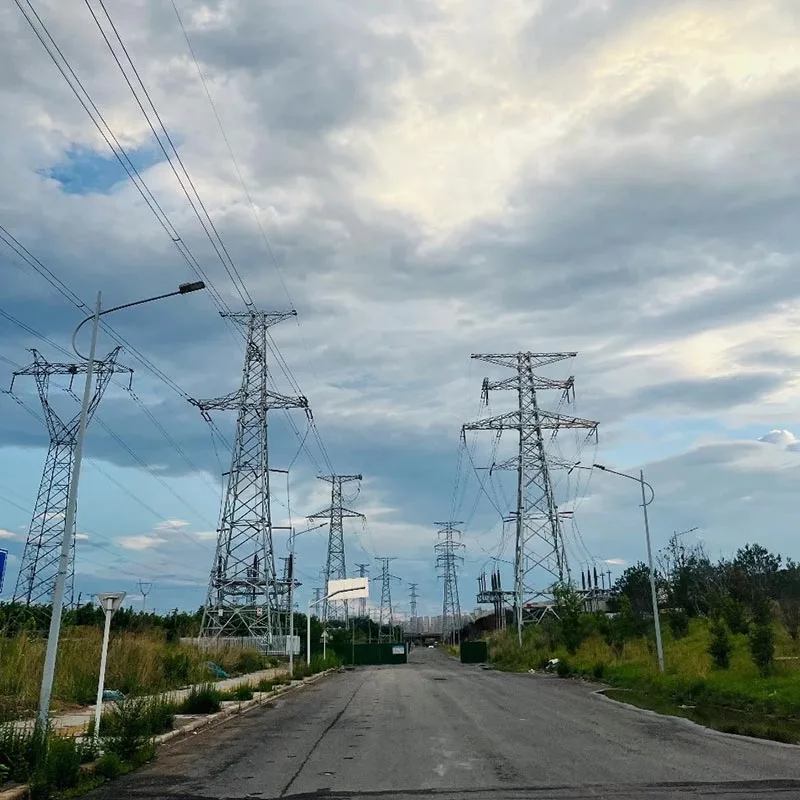

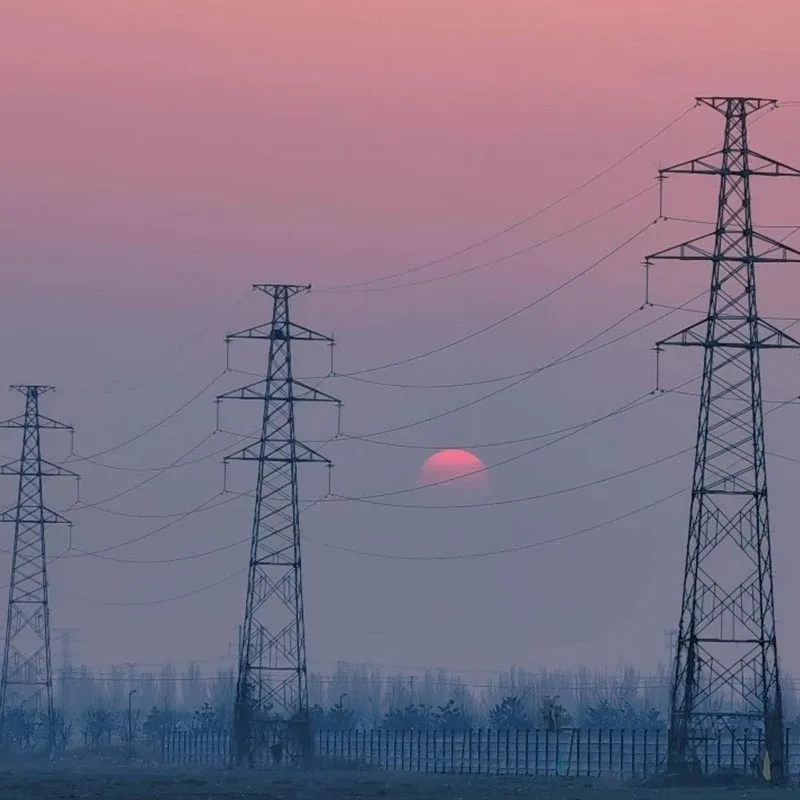

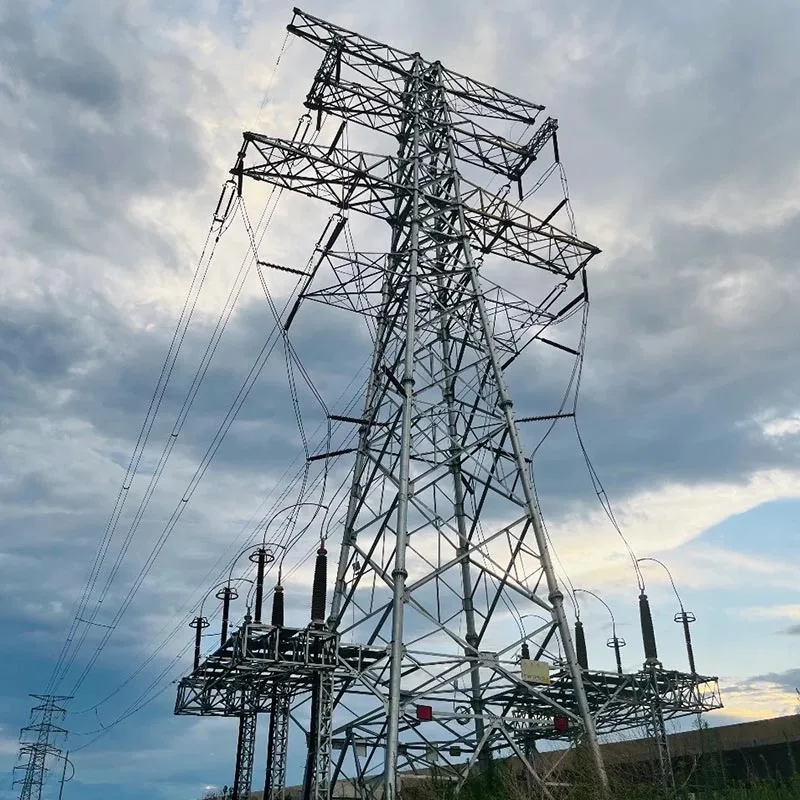

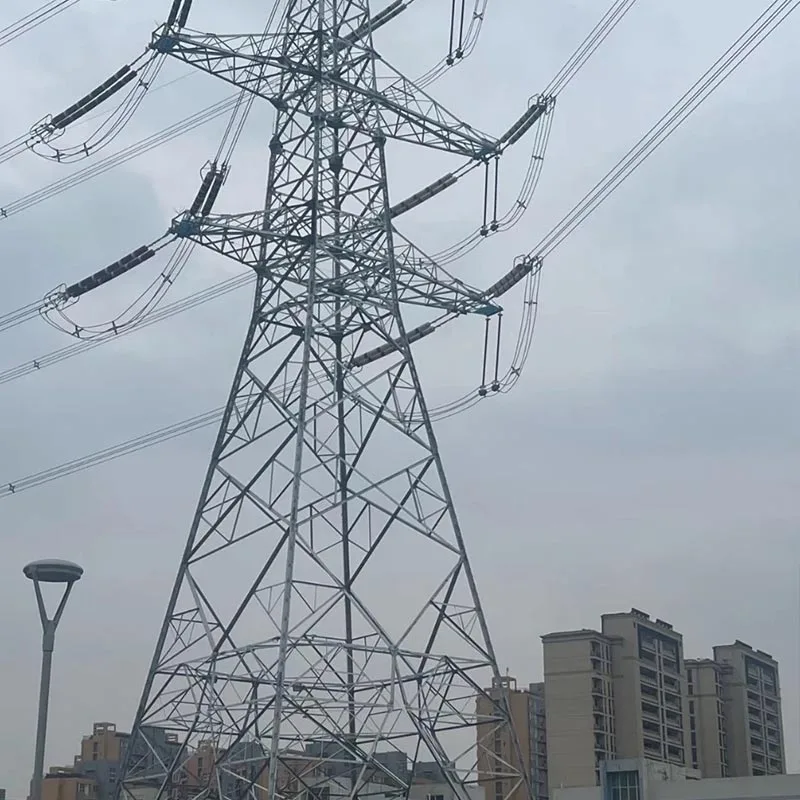

Úhlová ocelová věž přenosového vedení 220 kV

Úhlové ocelové věže přenosového vedení 220 kV společnosti Qingdao Anbang New Energy jsou vyráběny s podporou Moderní chemická továrna Qingdao Jiaozhou. Používají vysokopevnostní úhlové oceli, jako je Q355B a Q420, s příhradovým šroubem spojovací struktura.

Jsou navrženy a vyrobeny přísně v souladu s národními a mezinárodními normami kombinují vysokou pevnost, vysokou odolnost proti korozi, snadnou instalaci a silnou přizpůsobivost a poskytují stabilní podporu pro vedení vysokého napětí 220 kV.

Jsou široce používány v rovinách, horských oblastech, pobřežních oblastech a různé další terény, které přispívají k výstavbě nových energetických systémů v různých zemích.

Hlavní výhody

Maximální strukturální pevnost, vynikající odolnost proti katastrofám: Úhlová ocelová věž přenosového vedení 220 kV navržená s trojúhelníkovými/čtyřstrannými příhradovými strukturami, tloušťka hlavního materiálu ≥8 mm, zvýšená seismická odolnost do úrovně VIII, schopné odolat 12-ti úrovním vichřice, 50 mm ledové vrstvy a silným dešťům. Funguje stabilně v pobřežní tajfunové oblasti a horské oblasti náchylné k větru, s rovnoměrným rozložením zátěže a na špičce v oboru výkon proti převrácení.

Inteligentní výroba s přesností a kontrolou kvality v průběhu celého procesu: Qingdao Jiaozhou vlastní svou výrobní základnu s CNC řezáním, inteligentním děrováním a plně automatizovaným žárovým zinkováním proces, vybavený patentovanými výztužnými, svařovacími a tvářecími zařízeními, přesnost součástí ±1 mm a 100% výrobky procházejí před opuštěním továrny mechanickými a korozními testy.

Odolné proti korozi a trvanlivé, bez starostí po celou dobu životnosti: Věž využívá žárově zinkovaný dvouvrstvý antikorozní proces s tloušťkou zinkové vrstvy ≥85μm, odolný vůči posypové soli, kyselinám a zásadám, s životností více než 30 let ve vlhkém prostředí na pobřeží, nevyžaduje žádnou častou údržbu, což snižuje celkové náklady životního cyklu.

Snadná a efektivní instalace, vhodná pro složité scénáře: modulární šroubové spoje, není potřeba pro velká zařízení, rychlá montáž na místě; přizpůsobený design věže, přizpůsobitelný různým terénům a počasí podmínek, což zkracuje dobu výstavby o více než 30 %.

Inteligentní podpora upgradů, efektivní a přesný provoz a údržba: Volitelný sklon úhel, rychlost větru, monitorování námrazy a video terminály s daty, ke kterým v reálném čase přistupují dispečinky elektrické sítě, dosažení nepřetržitého sledování stavu a včasného varování před poruchami, zlepšení provozu a účinnosti údržby o více než 30 %.

Podrobnosti o produktu

Materiál jádra: Věž používá Q355B/Q420 vysokopevnostní válcované za tepla rovnoúhlá ocel, mez kluzu ≥355MPa, mechanické vlastnosti splňují normy.

Strukturální forma: 220kV přenosová linka Úhlová ocelová věž je příhradová samonosná věž, včetně miskovitého, suchého charakteru, kočičí hlavy, kompaktní typy, výška 25–60m, napěťová hladina 220kV.

Proces připojení: Vysokopevnostní šroubový spoj třídy 8.8, žádné svařování na místě, vysoká montáž přesnost, silná stabilita.

Antikorozní úprava: Plně automatické žárové zinkování, stejnoměrná a hustá vrstva zinku, v soulad s GB/T 13912 a dalšími mezinárodními normami.

Kompatibilita základů: Vybaveno stupňovitými základy, zalitými pilotami, skalní kotvou základy, vhodné pro různé geologické podmínky.

Patentované vlastnosti: Drží několik patentů včetně vyztužení ocelových součástí, základny věže svařovací přípravky a korekce tváření, zvyšující strukturální stabilitu a přesnost zpracování.

Výběr aplikace produktu

Roviny a otevřené plochy: Upřednostňujte věže miskovitého nebo vertikálního typu s velkým rozpětím příčných ramen a uspořádané uspořádání vodičů, vhodné pro dálkové vysokokapacitní přenosové linky.

Horské a kopcovité oblasti: Vyberte si věže ve tvaru sovy nebo kompaktní, s malými půdorysy, vynikající odolnost proti větru a ledu, přizpůsobená složitému terénu a úzkým průchodům.

Oblasti pobřežního tajfunu/solné spršky: Zakázkové zesílené antikorozní věže, zesílený zinek povlak, hlavní materiály s vysokou pevností, odolávají tajfunům a korozi solné mlhy, zajišťující bezpečnost pobřeží elektrické sítě.

Nové vedení pro připojení k energetické síti: Vhodné pro výstupní vedení z větrné energie a fotovoltaiky základny, podpírající vodiče s velkým průřezem, splňující potřeby nových vysokovýkonných přenosů na dlouhé vzdálenosti energie.

Městská příměstská převodovka: Kompaktní věžový typ, snižující využití půdy, vyvážení elektrické bezpečnosti a adaptace městské krajiny.

Důvody, proč si vybrat Anbang

Místní výrobní síla: Vlastní továrna v Jiaozhou, Qingdao, se základním kapitálem 50 milionů jüanů, hluboce zapojený do věží pro přenos energie více než deset let, stabilní výrobní kapacita, včas dodávky a služby pro národní gridové projekty.

Technická patentová ochrana: Několik hlavních patentů pro přenosové věže, optimalizované struktury a procesy, výkonnost produktu překračující průmyslové standardy a vyšší bezpečnost a spolehlivost.

Záruka kompletního servisu: Od návrhu, výroby a dopravy až po instalaci poradenství a poprodejní provoz a údržba, komplexní řešení s rychlou odezvou a bez starostí poprodejních služeb.

Národní standardní certifikace kvality: Přísné dodržování národní a mezinárodní sítě a průmyslové standardy, trojité kontroly včetně sledovatelnosti surovin, kontrola kvality procesu a hotové testování produktu, s kvalifikovanou zprávou vystavenou pro každou věž.

Nová energetická strategická spolupráce: Zaměřeno na podporu nové energetické energie, produkty kompatibilní s novými energetickými systémy, napomáhání cílům „dvou uhlíku“ a modernizaci výstavby národní a mezinárodní sítě.
