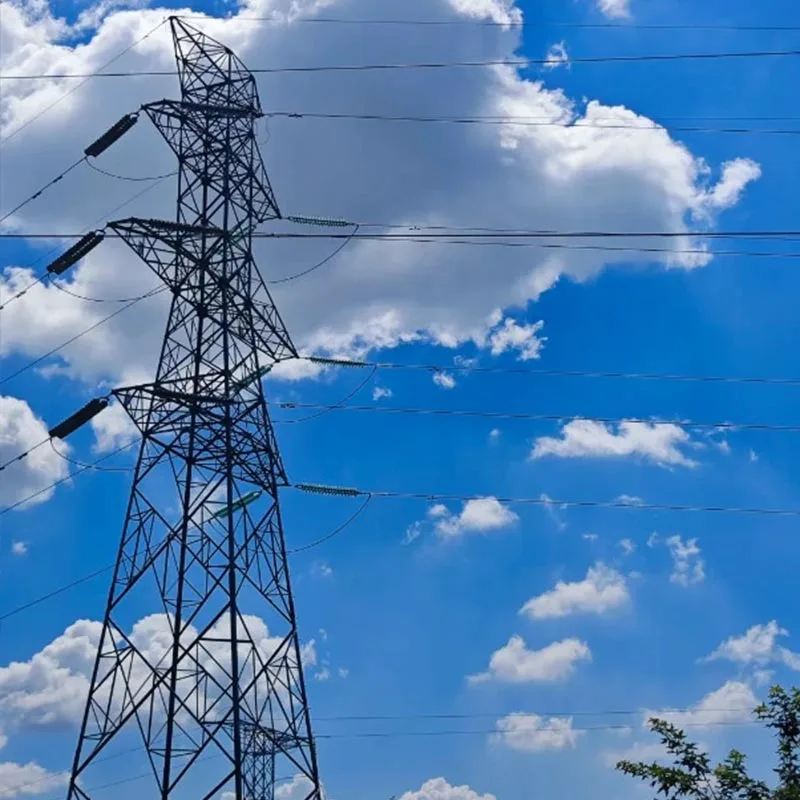

330kV Transmission Line Angle Steel Tower

Úhlová ocelová věž přenosového vedení 330 kV společnosti Qingdao Anbang New Energy je vysokonapěťové přenosové jádro nezávisle vyvinuté a vyráběné společností na základě čínských potřeb energetické konstrukce a využití výrobní výhody vlastní továrny.

Tato věž je vyrobena z vysoce kvalitního úhelníku ocel Q235B, Q345B a Q420B, zpracovaná přesným řezáním, svařováním, žárovým zinkováním a dalšími přísnými postupy.

Jedná se o příhradovou samonosnou věž, jejíž součásti mají jednoduchý nebo kombinovaný úhelník ocelových průřezů, vyznačuje se kompaktní konstrukcí, jasným rozložením síly a transparentním přenosem zatížení.

Jako jádrové ložisko vedení 330kV má výhody včetně vysoké pevnosti, vysoké stability, odolnosti proti větru a zemětřesení, odolnosti proti korozi a dlouhé životnost. Je vhodný pro různé složité terény, jako jsou pláně, kopce, hory a pobřežní oblasti.

To splňuje základní požadavky na instalaci vodičů a zavěšení izolátoru pro vysokonapěťová přenosová vedení 330 kV, přísně dodržuje „Standardy pro navrhování věží nadzemního vedení“ a poskytuje bezpečný, spolehlivý, ekonomické a efektivní komplexní řešení pro národní a mezinárodní energetické sítě a regionální přenosové projekty, které podporují efektivní meziregionální energetické zdroje přenos.

Specifikace parametrů

Doporučení pro výběr modelu

30-40m věž (suchý typ) Použitelné scénáře

oblasti plání, příměstské vedení 330kV, vývodové vedení rozvodny, konvenční přenosové úseky s horizontálou rozpětí 200-250m.

Doporučené důvody: Kompaktní konstrukce, malý půdorys, ekonomické náklady, jasné namáhání rozvody, pohodlná instalace, není potřeba velké stavební techniky, vhodné do oblastí s mír hustota obyvatelstva a rovinatý terén. Je to preferovaný model pro konvenční sekce přenosu 330 kV linky, s přiměřeným využitím oceli a vynikající nákladovou výkonností.

40-50m věž (typ poháru) Použitelné scénáře

kopcovité oblasti, přenosové vedení středního rozpětí (horizontální rozpětí 250–300 m), úseky s několika omezeními šířky koridoru, které berou v úvahu požadavky na prevenci rušení signálu účtu.

Doporučené důvody: Vodiče jsou uspořádány v třífázovém horizontálním uspořádání, přiměřeně namáhané, vysoká tuhost, účinně zajišťující bezpečnou vůli pro zemnící vodiče vedení 330kV, silná odolnost proti větru, vhodné pro mírně zvlněný terén a projekty vyžadující kontrolovanou šířku koridoru přenosového vedení, snadnou instalaci a udržovat.

Věž 50-70 m (portálový/posílený typ) Použitelné scénáře

Horské oblasti, odlehlé oblasti, pobřežní oblasti se silným větrem, přenosová vedení s dlouhým rozpětím (horizontální rozpětí 300–400 m), a speciální úseky křižující stávající tratě.

Doporučené důvody: Používá zesílené spojování úhlové oceli, vysoká pevnost, silná stabilita, plechovka odolávat silnému větru, těžkému sněhu, solné mlze a dalším drsným povětrnostním podmínkám; namáhání základů je přiměřené, vhodné pro instalaci ve složitém terénu, účinně řeší problémy s únosností a odolností proti katastrofám Vedení 330 kV v horách a pobřežních oblastech. Některé modely lze použít jako přejezdové věže.

Přizpůsobené věže Použitelné scénáře

Speciální terén (ostrovy, strmé svahy, bažiny), speciální zatížení (integrace více zařízení, přejezdy s velkým rozpětím), zvláštní počasí podmínky (oblasti s těžkým ledem, oblasti se silnými tajfuny) a požadavky na zvláštní vzhled (integrace krajiny). pro projekty přenosových vedení 330 kV.

Doporučené důvody: Vlastní továrna Qingdao Anbang New Energy může přizpůsobit přenosovou linku 330 kV výška úhlové ocelové věže, konstrukční forma, materiál, antikorozní normy a nosnost podle k projektovým výkresům, zprávám o průzkumu terénu a meteorologickým datům poskytnutým zákazníkem individuální poradenství při navrhování, výrobě a instalaci v rámci jednotné služby, splňující různé speciální projekty požadavky.

Skutečné případy

Projekt úhlové ocelové věže přenosového vedení Gansu Hexi Corridor 330 kV

Přehled projektu: Dodáno 12 sad 50metrových portálových věží pro Gansu Hexi Projekt přenosového vedení 330 kV koridoru, přizpůsobený místním suchým, větrným a námrazovým povětrnostním podmínkám, s horizontální vzdálenost zálivu 300 m. Typ vodiče: 2×LGJ400/35, typ zemnicího vodiče: JLB20A-120.

Implementační efekt: Věže používají vysoce kvalitní a vylepšenou úhlovou ocel Q345B antikorozní procesy, úspěšně odolávající místním větrům o rychlosti 29 m/s a 10 mm zatížení ledem. Doba instalace byla snížena o 25 % a věže dosud fungovaly bez poruch, což účinně zmírnilo přetížení koridoru místní tratě, zajištění regionální stability přenosu energie a získání vysoké chvály od State Grid Gansu Electric Power Společnost.

Shandong Qingdao 330kV Odchozí vedení Úhlová ocelová věž

Přehled projektu: Poskytováno 8 sad 35metrových věží portálového typu pro výstup liniový projekt rozvodny 330 kV v Qingdao, spojující rozvodnu s hlavním vedením. Přizpůsobeno příměstskému terénu s omezeným územím a integrovaným okolním prostředím.

Implementační efekt: Výrobek má kompaktní strukturu a pohodlnou instalaci, přísně kontroluje půdu povolání. Vertikalita a nosnost splňují konstrukční normy a dokonale vyhovují potřebám převodovky výstupní konec rozvodny, efektivně zajišťující stabilní výkon vysokonapěťového výkonu 330 kV, podporující upgrade Regionální rozvodná síť Qingdao a schválení ze strany Státní rozvodné sítě.

Projekt rekonstrukce úhlové ocelové věže 330 kV přenosového vedení Shaanxi Weinan

Přehled projektu: Účast na projektu modernizace a zvýšení výšky 330kV Luolingových stožárů ve Weinanu, Shaanxi, dodávající 9 sad 40metrových vyztužených úhlových ocelových věží pro přenosové vedení 330 kV (včetně 4 napěťových věží), výměna starých cementových dvojpólů a řešení problémů s nedostatečnou bezpečnostní vzdáleností a slabou odolností vůči přírodnímu prostředí katastrofy ve stávajících tratích.

Efekt implementace:Díky vysoké pevnosti a stabilitě byly úspěšně instalována během nepřetržitého deštivého počasí a vykazuje vynikající schopnost odolat silnému dešti a silné větry. Po rekonstrukci se výrazně zlepšila provozní stabilita linky, účinně předcházela rozsáhlé výpadky proudu, poskytující spolehlivou podporu pro napájení měnírny Lingbao v Henanu z oblast Weinan a úspěšně dokončil 10denní intenzivní rekonstrukční úkol.
