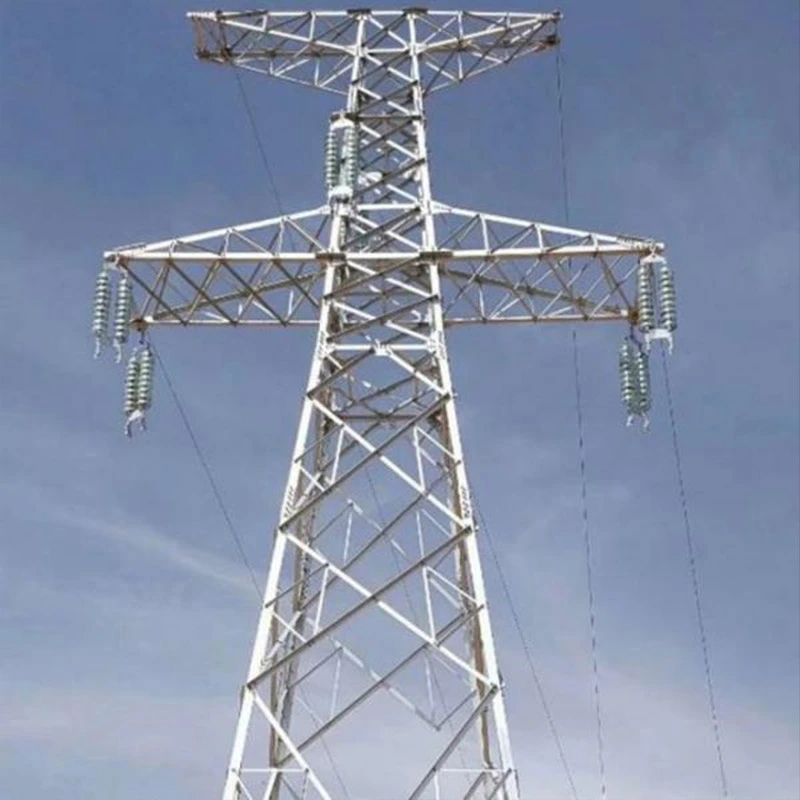

500kV příhradová ocelová věž pro elektrické vedení

Pro výrobní kapacitu naše továrna dodává roční produkci až 50 000 tun, podporuje velkosériové objednávky a zakázkový vývoj výkresů pro globální projektyÚplný výrobní proces zahrnuje kontrolu surovin, CNC řezání, přesné svařování, vrtání, předmontáž, galvanizace a konečná kontrola rozměrů před odesláním.

Přísné zajišťování kvality prochází každým postupem: vstupní vzorkování materiálu, průběžné monitorování procesu a provádí se celopoložková kontrola hotového výrobku. Ověřená zkušební data včetně mechanické nosnosti protokoly a záznamy o tloušťce zinkování jsou k dispozici, na vyžádání jsou k dispozici zkušební protokoly SGS a TÜV. my jsou držiteli certifikací ISO 9001, CE-EN 1090-1 a EN 10025 pro splnění požadavků evropského trhu.

Osvědčené projektové případy pokrývají několik zámořských projektů přenosu EHV. Naše věže byly široce rozmístěny v programy přeshraničního připojení k síti a přenos energie z obnovitelných zdrojů, které získávají pozitivní zpětnou vazbu operátory elektrické sítě pro stabilní dlouhodobý provoz v terénu.

Aplikační scénáře 500kV příhradové ocelové věže pro elektrické vedení

Příhradová ocelová věž 500 kV je klíčovou infrastrukturou pro přenos vysokého napětí, široce používanou na dlouhé vzdálenosti scénáře hromadné dodávky energie.

Používá se pro hlavní hlavní přenosová vedení spojující rozsáhlé tepelné, vodní a větrné a solární obnovitelné zdroje energetické základny do regionálních centrálních energetických sítí, které přenášejí masivní elektřinu z energeticky bohatých zón do městské a průmyslové oblasti s vysokou zátěží.

Vyhovuje rozmanitým terénním podmínkám, včetně rovinatých plání, horských kopcovitých oblastí, úseků křižujících řeky a pobřežní větrné zóny. Několik typů věží pokrývá tečné, tahové, úhlové, koncové a trans-říční křížení věže pro různé funkce vedení.

Slouží také národním meziregionálním projektům propojení sítí a programům přeshraničního přenosu energie jako výstupní vedení nové energie pro větrné farmy a solární elektrárny. Kromě páteře nad hlavou přenosové obvody, platí také pro výstupní segmenty vstupu a výstupu z rozvodny, které se přizpůsobují náročné práci podmínky, jako je silná vrstva ledu, silný vítr a vysoká vlhkost pro spolehlivý celoroční provoz sítě.

Standardní pokyny pro rutinní údržbu pro 500kV příhradovou ocelovou věž pro elektrické vedení

Pravidelná rutinní údržba je zásadní pro zajištění dlouhodobého bezpečného provozu 500kV příhradové ocelové věže a zamezení strukturální selhání způsobené korozí, uvolněným kováním nebo vnějším poškozením.

Vizuální a strukturální kontrola

Čtvrtletně provádějte pozemní vizuální hlídku a jednou ročně detailní lezení. Zkontrolujte hlavní a pomocné členy na deformaci, ohýbání, praskliny a chybějící nebo uvolněné šrouby. Ověřte, že všechny spojovací šrouby dosahují předepsaného utahovacího momentu hodnota; dotáhněte uvolněné upevňovací prvky a poškozené šrouby a těsnění ihned vyměňte.

Antikorozní údržba

Zkontrolujte žárově pozinkovaný povrch, zda se na něm neloupou, rezavé skvrny a oděrky. Lokální korozní oblast ošetřete antikorozním prostředkem nátěr; u silně zkorodovaných součástí je nutné opětovné pozinkování. Zaměřte se na základnu věže, společné uzly a pobřeží sekce s vysokou vlhkostí s vyšším rizikem koroze.

Kontrola příslušenství a základů

Zkontrolujte uzemňovací zařízení, zda nejsou přerušená nebo špatné připojení, pravidelně testujte odpor uzemnění. Prozkoumat věž základ pro osídlení, trhliny, akumulaci vody a erozi okolní půdy; zpevnit základ, pokud dochází k posunu. Zkontrolujte součásti příslušenství, včetně výstražných štítků, zařízení proti vyšplhání a značek úplnost.

Kontrola po extrémním počasí

Proveďte speciální údržbu po silném větru, silném ledu, bouřce nebo povodni. Upřednostněte kontrolu konstrukce deformace, stabilita základu a poškození pozinkované vrstvy. Uchovávejte kompletní záznamy o údržbě a odešlete je kontrolní zprávy pro sledovatelnost.

Rozdíly a význam: 220kV dvouokruhová příhradová věž vs 500kV příhradová ocelová věž

Klíčové rozdíly

Napětí a přenosová kapacita

Dvouokruhová příhradová věž 220 kV nese dva silové obvody na jedné věži, především pro regionální sekundární napájení přenos do sítě se střední kapacitou přenosu výkonu. Příhradová ocelová věž 500 kV patří do extra vysokého napětí úroveň pro hromadnou dodávku energie na dlouhé vzdálenosti, vyznačující se mnohem vyšší kapacitou přenosu energie.

Struktura a mechanické požadavky

Dvouokruhová věž 220 kV má relativně kompaktní rám, menší průřez ocelových prvků a mírnou výšku. Jeho nosná konstrukce se zaměřuje na střední zatížení větrem a ledem. Věž 500 kV používá odolnější ocel řady Q355, větší člen průřezy, větší výška věže a širší rozteč vodičů pro splnění světlosti izolace vysokého napětí, odolávat silnějšímu větru, ledu a seismickému zatížení.

Materiál a certifikace

Oba mají antikorozní úpravu žárovým zinkováním. Stožáry 500 kV však splňují přísnější normy EN 1090-1, EN 10025 normy s přísnějšími požadavky zkoušek SGS/TÜV na mechanické vlastnosti a tloušťku pozinkování.

Scénáře aplikací

Dvouokruhové věže 220 kV slouží městskému-příměstskému napájení, místním vývodům větrných a solárních elektráren a vnitroprovinční mřížkové vazby. Stožáry 500 kV se používají pro národní hlavní hlavní sítě, energie napříč regiony přenosové a rozsáhlé výstupní kanály nové energie.

Význam

Dvouokruhové stožáry 220 kV zlepšují efektivitu využití území tím, že pojímají dva okruhy, čímž ulehčují regionální energii distribuční tlak. Příhradové věže 500 kV realizují velkoobjemovou přepravu elektřiny na velké vzdálenosti, vyrovnávání alokace energetických zdrojů. Odpovídající správný typ věže zabraňuje riziku izolace nebo přetížení konstrukce, zajištění celkové stability sítě.

FAQ pro 500kV příhradovou ocelovou věž

Q1: Jaký hlavní ocelový materiál používáte pro příhradovou ocelovou věž 500 kV?

Odpověď: Přijímáme vysokopevnostní konstrukční ocel Q355B splňující normu EN 10025. Všechny komponenty procházejí hot-dipem galvanizační úprava pro antikorozní úpravu, vhodná pro pobřežní, zledovatělé a silně větrné prostředí.

Q2: Podporujete vlastní design podle klientských výkresů?

A: Ano. Náš technický tým může zkontrolovat a zpracovat technické výkresy poskytnuté zákazníkem. Podporujeme vlastní výšku, typ věže (tečna, tah, úhel, přejezdová věž), parametry zatížení větrem a ledem pro různé požadavky projektu. Kompletní předmontáž je k dispozici před odesláním.

Q3: Jaké certifikace a zkušební zprávy můžete poskytnout?

A: Jsme držiteli certifikátu řízení kvality ISO 9001 a certifikace EN 1090-1 CE. Zprávy o testech třetích stran SGS / TÜV na vyžádání lze dodat krycí mechanickou zátěžovou zkoušku, tloušťku zinkování a chemické složení materiálu.

Q4: Jaká je vaše výrobní kapacita a typická dodací lhůta?

Odpověď: Roční výrobní kapacita produktů z ocelových věží dosahuje více než 50 000 tun. Normálně je dodací lhůta 30-45 pracovních dnů, v závislosti na množství objednávky a potvrzení výkresu.

Q5: Dokáže se vaše 500kV věž přizpůsobit různému terénu a povětrnostním podmínkám?

A: Ano. Naše věže jsou navrženy pro pláně, hory, řeku a pobřežní oblasti. Přizpůsobujeme design proti silnému ledu, silnému větru a seismickým podmínkám, aby vyhovovaly místním standardům sítě.

Q6: A co poprodejní a technická podpora?

A: Nabízíme konzultaci výkresů, sledování průběhu výroby, vedení nakládky a standardní rutinní údržbu pokyny. Náš tým pomáhá řešit otázky týkající se instalace na místě.

Q7: Jaký je váš obchodní termín? Můžete dodávat do evropských přístavů?

A: FOB, CIF a CFR jsou přijatelné. Máme bohaté zkušenosti s exportem do Hamburku a dalších evropských přístavů, odpovědný za správné zabalení kontejneru a kompletní přepravní dokumenty.

Q8: Jak zaručujete kvalitu produktu během výroby?

A: Přísná vícestupňová kontrola: vstupní kontrola surovin, monitorování rozměrů a svařování během procesu, kontrola hotového kusu a kontrola před montáží. Vadné díly budou před dodáním vyměněny.
