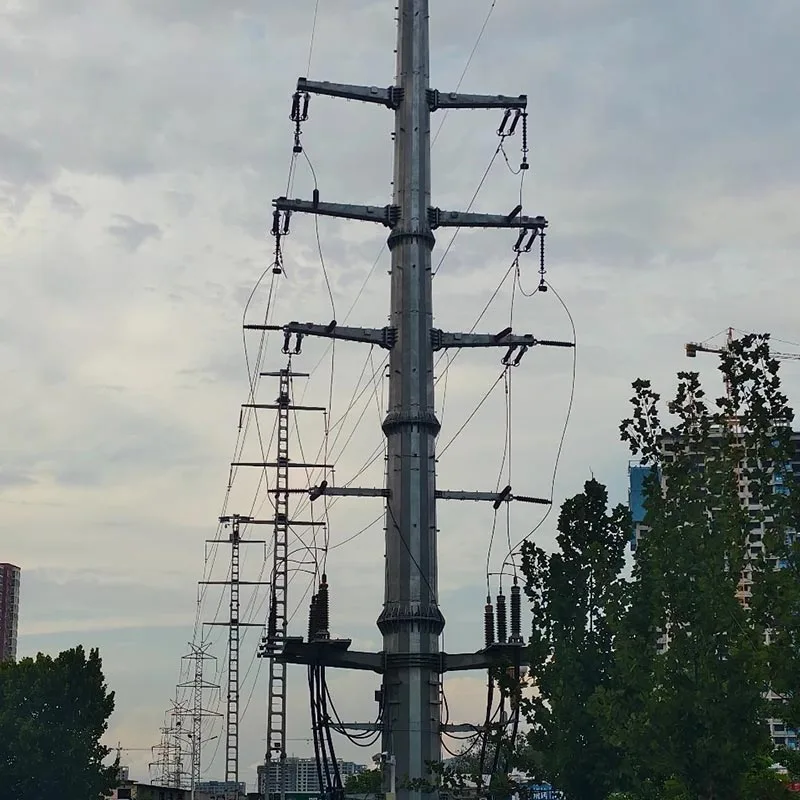

Ocelový Monopole Cable Termination Tower

Ocelové jednopólové kabelové koncové věže vyrobené společností Qingdao Anbang New Energy jsou vyrobeny z pečlivě vybraných Q235B/Q355B vysoce kvalitní ocel a využívají vysoce standardní antikorozní proces žárového zinkování.

Jsou klíčové zařízení pro dosažení spolehlivých spojení mezi nadzemním vedením a podzemními kabely při přenosu energie systémy.

Využitím komplexní kontroly kvality v naší vlastní továrně se produkty vyznačují strukturální stabilitou, vynikající mechanické vlastnosti, odolnost proti korozi, trvanlivost a snadná instalace.

Dokážou se přizpůsobit různým scénáře energetiky a podpora přizpůsobitelné výroby více specifikací.

Zákazníkům poskytujeme a komplexní řešení integrující návrh a výzkum a vývoj, výrobu, instalaci na místě, provoz a údržbu služby.

Naše výrobky jsou široce používány v domácích vysokonapěťových přenosových sítích, městských energetických zařízeních, napájení průmyslového parku a další klíčové projekty, které účinně zajišťují bezpečný přenos a stabilní přenos elektřiny, poskytující pevnou podporu pro efektivní a spolehlivý provoz elektrické sítě.

Hlavní přednosti

Přímá dodávka z továrny

Vlastní 50 000 metrů čtverečních moderní výrobní základny, roční produkce více než 50 000 tun různých energetických ocelových komponentů, ocelová jednosloupová kabelová ukončovací věž ze surového materiálu nákup, řezání oceli, svařování a tváření až po žárové zinkování antikorozní.

Celý proces osamostatnění kontrola, odmítnutí outsourcingu, každá ocelová jednosloupová kabelová koncová věž byla přísně testována, aby bylo zajištěno jednotné specifikace, stabilní výkon, výrazně snižují náklady na mezičlánky, nákladově efektivní zásobování a uspokojování potřeb hromadného nákupu různých energetických projektů.

Super antikorozní

Při použití vysoce standardního procesu žárového zinkování, tloušťka vrstvy zinku ≥ 85μm, což daleko překračuje požadavky národní normy.

Vrstva slitiny zinku a železa je kombinována s metalurgií ocelové matrice, adheze je extrémně silná, není snadné spadnout, nekoroduje, může účinně odolat pobřežnímu moři solná mlha, vysoká teplota vlhkosti, průmyslová koroze a další komplexní environmentální eroze.

V běžném životní prostředí antikorozní životnost více než 30 let, výrazně snížit náklady na údržbu celého životního cyklu ocelové jednosloupové kabelové ukončovací věže.

Bezpečnost a spolehlivost

výběr vysokopevnostní oceli po přesném svařování a tváření proces, svar je plný a stejnoměrný, bez vad, úroveň odolnosti proti větru je ≥ 12, převrácení koeficient je ≥ 1,5.

Konstrukce vyztužení spodní příruby a výztuhy, nosnost je silná, může stabilně podporují kabelové ukončovací hlavice, bleskojistky a další zařízení, přizpůsobují se potřebám vysokého napětí a přenos ultravysokého napětí a zabraňuje deformaci a vyhazování ocelových jednosloupových kabelových koncovek věže způsobené extrémním počasím nebo zatížením zařízení tak, aby byla zajištěna bezpečnost přenosu energie.

Flexibilní přizpůsobení a široké přizpůsobení

Podle úrovně napětí, přenosové kapacity a instalace scénáře energetiky, ocelové jednosloupové kabelové ukončovací věže s různými výškami, průměry potrubí a tloušťky stěn lze přizpůsobit tak, aby vyhovovaly různým úrovním napětí, jako je 110 KV a 220 KV.

Dá se aplikovat na různé scénáře, jako jsou městské hlavní silnice, průmyslové parky, podél dálnic a kolem mostů a zároveň podpora integrace optických kabelů OPGW, monitorovacího zařízení a dalších funkcí pro splnění různých výkonů potřeby podpory přenosu.

Kompaktní půdorys a pohodlná konstrukce

Ve srovnání s tradičními přenosovými věžemi ocelový jednosloupový kabel ukončovací věže mají kompaktní konstrukci a malý půdorys, pouze asi 1/3 plochy zabírají tradiční věže.

Prefabrikovaná výroba tyčí a instalace na místě nevyžadují složité montážní procesy věže, což může výrazně zkrátit dobu výstavby, zlepšit efektivitu výstavby a snížit náklady na výstavbu.

Jak produkt funguje

Jako klíčové spojovací zařízení v systému přenosu energie, hlavní role ocelového jednosloupového kabelu koncová věž je realizovat bezpečné spojení a přeměnu energie mezi nadzemním vedením a kabelovým vedením a jeho pracovní princip se točí kolem stability a bezpečnosti přenosu síly.

V první řadě je ocelová jednosloupová kabelová ukončovací věž pevně spojena se zemí skrz dno pevný základ, je postavena stabilní podpěrná platforma a je instalována konzola pro ukončení kabelu určená poloha věže.

Za druhé, přes izolační nosné vedení jsou podzemní kabel a nadzemní vedení přesně spojeny k dosažení plynulého přenosu energie z kabelu do venkovního vedení nebo z venkovního vedení do venkovního vedení kabel a zároveň nést napětí mezi kabelem a vrchním drátem, zajistit, aby drát zůstal bezpečnou vzdálenost od země a jiných předmětů a zabraňte potenciálním bezpečnostním rizikům, jako je únik proudu a zkrat.

Navíc ocelové jednosloupové kabelové koncové věže mohou účinně chránit kabelové koncovky, blesky svodiče a další zařízení, odolávají vnějším vlivům prostředí jako je vítr a déšť, blesky, koroze, atd., zajišťují stabilitu a účinnost procesu přenosu energie a poskytují základní podporu pro trezor provoz energetického systému.

Naše služby

Konzultace designu

Profesionální a technický tým kombinuje napěťovou úroveň, požadavky na přenos a instalační scénáře energetického inženýrství poskytující ocelové jednosloupové kabelové zakončení výběr věže, zatížení výpočet a návrh konstrukční optimalizace.

Vydat schémata výkresů, které odpovídají skutečným potřebám národní standardu a projektu, pomáhá zákazníkům vyhnout se rizikům při návrhu, optimalizovat náklady na výstavbu a zajistit, aby ocelová jednosloupová kabelová koncová věž je přizpůsobena celkovému energetickému projektu.

Zakázková výroba

Spoléhá se na vlastní továrnu a podporuje hromadnou výrobu a personalizované přizpůsobení ocelové jednosloupové kabelové koncové věže, přísně kontroluje výrobní cyklus.

Můžeme upravit materiály, specifikace a procesy podle potřeb zákazníka, přizpůsobení potřebám použití různých úrovní napětí a různé scénáře a zajistit včasné dodání a standardy kvality.

Návod k instalaci

Poskytněte technické pokyny k instalaci na místě a školení personálu, pomozte zákazníkům v dokončení stavby základů, zvedání tyčí, montáž zařízení a uvedení oceli do provozu jednosloupové kabelové ukončovací věže.

Standardizujte proces instalace, zajistěte stabilitu a shodu instalace, řešení různých technických problémů v procesu instalace a zlepšení efektivity výstavby.

Poprodejní záruka

72hodinový mechanismus rychlé reakce, poskytuje pravidelnou kontrolu, údržbu, opravu závad služby, bezplatná výměna uměle poškozených dílů během záruční doby ocelového jednosloupového kabelu ukončovací věže.

Poskytujeme celoživotní technickou podporu, včasné vyšetřování zařízení skrytých nebezpečí v procesu přenosu energie a zbaví zákazníky starostí.

Generální kontraktace na jednom místě

Může provádět návrh, výrobu, instalaci a údržbu jednolité oceli sloupové kabelové koncové věže všeobecné smluvní služby, integrovat výrobu, konstrukci a poprodejní služby zdrojů, zjednodušit proces projektu, snížit komplexní náklady na pořízení a správu zákazníků a zajistit účinnou propagaci a hladké dokončení energetických projektů.

Skutečné případy

Projekt podpory nové oblasti 220KV energie na západním pobřeží Qingdao

Dodáno více než 30 ocelových jednopólových kabelových koncových věží pro tento projekt, vhodný pro požadavky na přenos vysokého napětí 220KV. Pro pobřežní solnou mlhu prostředí byla aplikována silná zinková antikorozní úprava a funkčnost optického kabelu OPGW integrovaný.

Po instalaci věže bez deformace vydržely mnohonásobný silný déšť a silný vítr nebo rez. Zařízení fungovalo stabilně a účinně dosahovalo bezpečného spojení mezi nadzemním vedením a kabely, a dostalo se mu vysokého uznání od mocenských úřadů.

Projekt přemístění elektřiny na určitém úseku dálnice Shandong

Přizpůsobené 15 ocelové jednopólové zakončení kabelu stožáry pro přemístění elektrického vedení 110KV, vhodné pro úzké pozemní scénáře podél rychlostní silnice.

s výhody kompaktního půdorysu a snadné výstavby, doba výstavby byla výrazně zkrácena, což zajistilo že výstavba rychlostní silnice a přenos výkonu se vzájemně neovlivnily.

Po třech letech používání ocel Monopole kabelové koncové věže prokázaly stabilní výkon bez poruch zařízení.

Projekt modernizace napájení průmyslového parku Jinan

Dodáno více než 80 ocelových jednopólových kabelových koncových věží, vhodných pro požadavky parku na přenos průmyslové energie.

Specifikace byly přizpůsobeny na základě parku úroveň napětí a uspořádání zařízení, integrující monitorovací zařízení a zařízení ochrany před bleskem pro zajištění bezpečného napájení přenos a sledování zařízení v reálném čase. To podpořilo modernizaci energetického systému průmyslového parku zajistil stabilní dodávky elektřiny pro podniky.

Projekt na podporu energetické zóny Ningbo Yinzhou

Přizpůsobený 4 dvouokruhový ocelový monopole kabel zakončovací věže pro tento projekt, vhodné pro požadavky na instalaci elektrického vedení 110KV, spárované s vysoce standardizovaný proces žárového zinkování pro složité korozní prostředí průmyslového parku.

Po Při instalaci věže efektivně dosáhly spojení mezi venkovním vedením a kabely a zajistily tak bezpečnost dodávky elektřiny pro podniky a obyvatele v rozvojové zóně, čímž si projekt vysloužil plné uznání strany.
