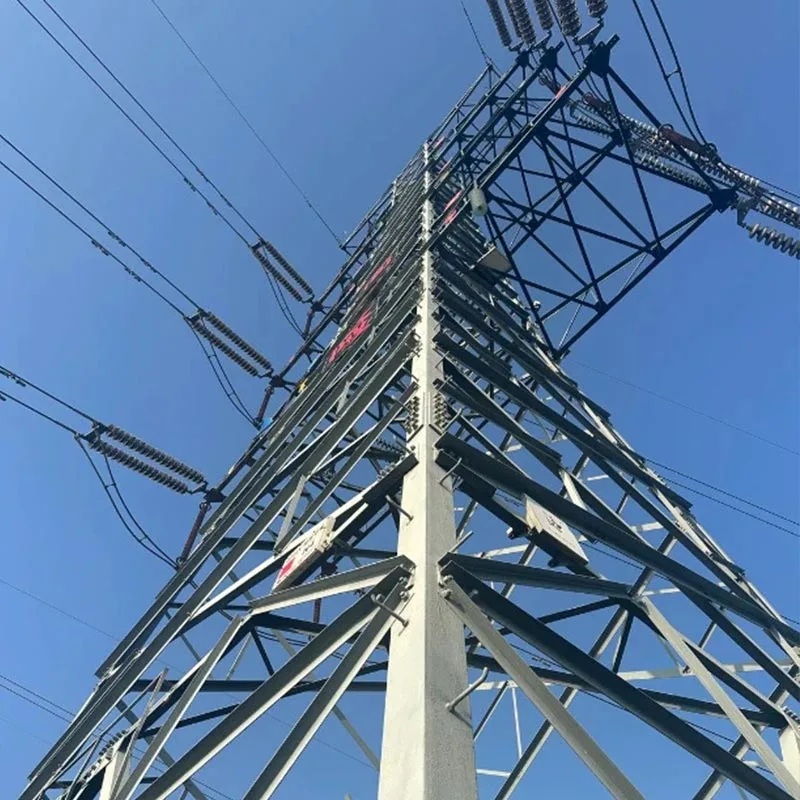

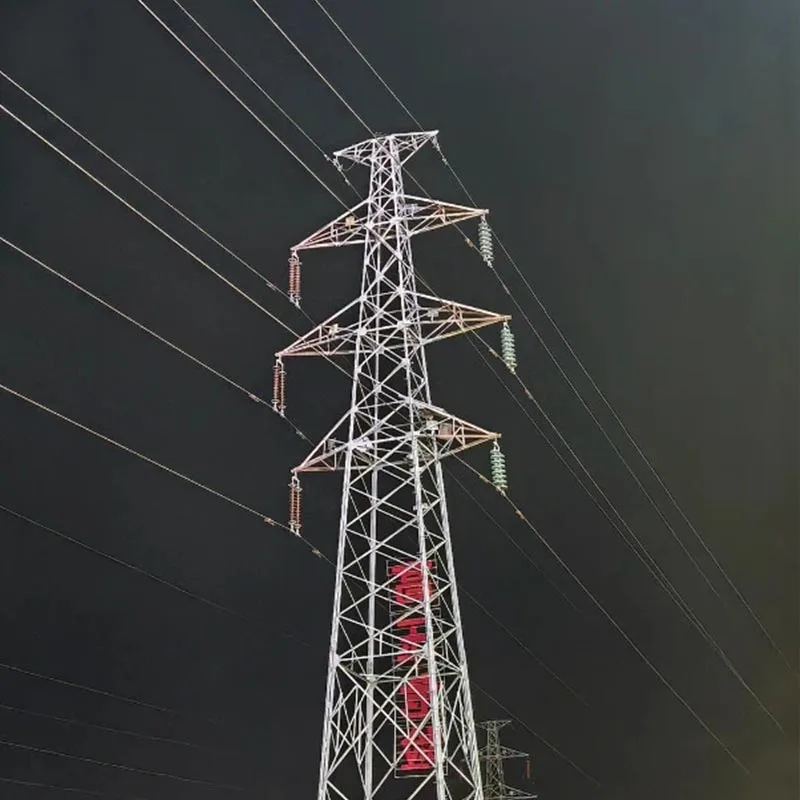

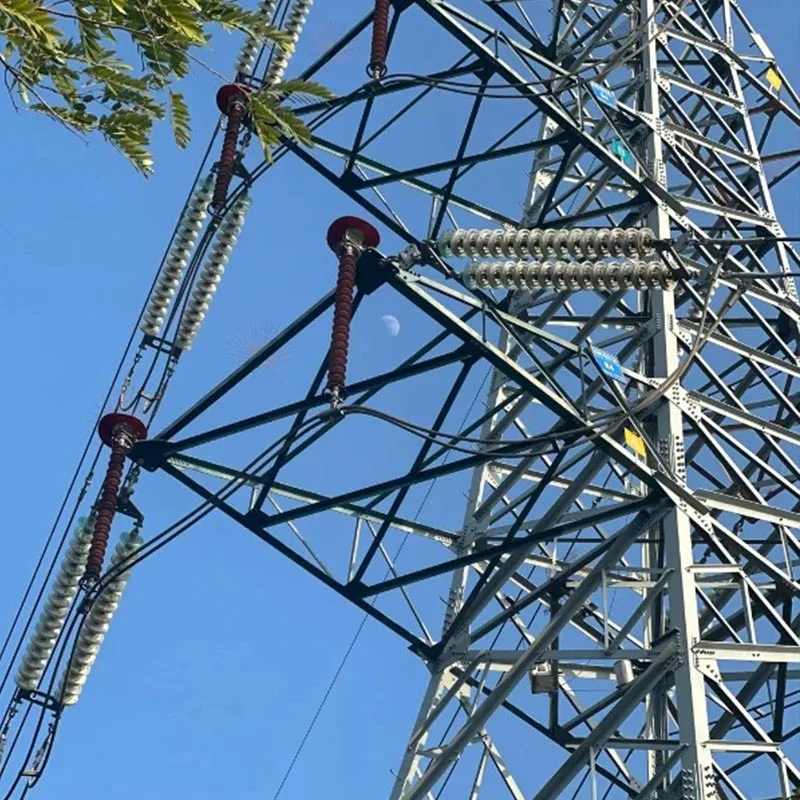

Věž z vysokonapěťových pozinkovaných ocelových trubek

Vysokonapěťové věže z pozinkovaných ocelových trubek společnosti Qingdao Anbang New Energy jsou nosné ocelové konstrukce speciálně vyvinutý pro projekty přenosu vysokého napětí a ultravysokého napětí 110kV-1000kV.

Produkty jsou vyrobeny s vysoce kvalitní vysokopevnostní ocel Q345B/Q355B, precizně svařená a ošetřená plně automatizovaným žárovým zinkováním proces pro dlouhodobou odolnost proti korozi.

Vyznačují se výhodami, jako je vysoká strukturální tuhost, silný vítr a odolnost proti zemětřesení, úspora místa a dlouhá životnost.

Jako referenční produkt přímo dodávaný místními Čínská továrna, tyto vysokonapěťové věže z pozinkovaných ocelových trubek plně vyhovují dálkovému velkokapacitnímu napájení požadavky na přenos ve složitých terénech a drsném klimatu.

Proč si vybrat vysokonapěťové věže z pozinkovaných ocelových trubek Anbang?

Tovární síla, ovladatelná kvalita: Qingdao Anbang vlastní standardizovanou výrobní základnu s nezávislá celoprocesní výroba vysokonapěťových galvanizovaných ocelových trubkových věží – od řezání ocelového plechu, válcování a svařování až po žárové zinkování, montáž a kontrola – provádění systému kvality ISO9001 k zajištění každá věž splňuje normy přesnosti a stabilní výkon.

Vysoce pevné materiály, bezpečné a spolehlivé: Hlavní materiály jsou vybrány z Q345B a vyšší jakostní vysokopevnostní ocel. Věže z vysokonapěťových pozinkovaných ocelových trubek vykazují vynikající ohyb, kroucení, a odolnost proti námraze, navržena pro seismickou intenzitu do 8 stupňů a odolnost proti větru 35-40 m/s v extrémních podmínky, zajišťující nulová skrytá rizika při dlouhodobém provozu.

Žárovka, dlouhodobá odolnost proti korozi: Použití národního standardního žárového zinkování procesu, s tloušťkou zinkové vrstvy ≥ 85 μm, věže z vysokonapěťových pozinkovaných ocelových trubek mají venkovní životnost proti korozi více než 30 let.

V porovnání s běžnými nátěry jsou náklady na údržbu po celou dobu životnosti snížena o více než 60 %.

Vysoce přizpůsobitelné, silná přizpůsobivost: Struktury lze přizpůsobit podle úrovní napětí (110kV-1000kV), výšky věží (30-120m) a terénní prostředí, poskytující celou řadu věží včetně přímé věže, úhlové věže, terminálové věže a napínací věže.

Kompletní servis, bezproblémové doručení: Integrace designu, výroby, dopravy, instalace a poprodejní servis pro vysokonapěťové věže z pozinkovaných ocelových trubek, následuje profesionální tým prostřednictvím celého procesu, zkrácení projektových cyklů o 30 % a uspokojení potřeb zákazníků na jednom místě nákupu.

Průvodce výběrem

Obecné principy výběru

Při výběru vysokonapěťových galvanizovaných ocelových trubkových věží by měla být dána priorita čtyřem hlavním faktorům: napětí úroveň, úhel čáry, terén a meteorologické podmínky v kombinaci s pozemními podmínkami a stavebním prostředím komplexně určit typ věže.

Továrna Qingdao Anbang může poskytnout mechanické ověření jeden na jednoho a přizpůsobený výběr pro zajištění bezpečnosti, hospodárnosti a vhodnosti vysokonapěťových věží z pozinkovaných ocelových trubek.

Výběr podle úrovně napětí

Přenosové vedení 110kV
Doporučeno: Lehké rovné vysokonapěťové věže z pozinkovaných ocelových trubek, věže z ocelových trubek s malým úhlem
Běžná výška: 21m–42m
Použitelné: Městské distribuční sítě, průmyslové parky, sběrné linky obnovitelné energie

Přenosové vedení 220 kV
Doporučeno: Standardní rovné / v tahu odolné vysokonapěťové galvanizované ocelové trubkové věže, ocelová trubka s úzkou základnou věže
Běžná výška: 30m–63m
Použitelné: Regionální páteřní sítě, městské okružní sítě, projekty říčních a silničních křižovatek

500 kV a nad ultra/extra vysokým napětím
Doporučeno: Vysokonapěťové galvanizované ocelové trubkové věže odolné v tahu, dvouokruhové / víceokruhové věže z ocelových trubek
Běžná výška: 54m–100m
Použitelné: Přenos mezi provinciemi a regiony, tratě s velkým rozpětím, hlavní exportní koridory obnovitelné energie

Výběr podle funkce linky

Rovné věže: Používá se pro rovné linie bez úhlu nebo úhlů <5°, lehký, levný, rychle se staví

Úhlové věže: Používá se pro šňůry s úhly 5°–90°, vydrží boční napětí, se silnější strukturální tuhostí

Napínací věže: Používá se pro úseky vedení, ochranu před přetržením drátu, oblasti s vysokým napětím, snese plné napětí vodiče zajištění redundance bezpečnosti linky

Terminálové věže: Používá se na vstupech traťových stanic, počátečních/koncových bodech rozvoden, jednostranně vysoké namáhání, s konstrukce zesílené konstrukce

Velkorozponové věže: Používá se pro přecházení řek, dálnic, železnic, údolí, vyrobeno z ultravysokopevnostní oceli s silná galvanizace, vynikající odolnost proti vibracím větru

Výběr podle terénu a prostředí

Horský / kopcovitý terén se strmými svahy, obtížná doprava → použijte sekční vysokonapěťovou pozinkovanou ocelovou trubku věže, lehké jednotlivé kusy, snadné zvedání, malá půdorysná plocha

Pobřežní / solné oblasti s vysokou korozí a vlhkostí → použijte silnovrstvou zinkovou vysokonapěťovou pozinkovanou ocel trubkové věže, vrstva zinku ≥100μm, výrazně prodlužující antikorozní životnost

Silná námraza / oblasti pokryté ledem s tloušťkou ledu >10 mm → použijte zesílenou vysokonapěťovou pozinkovanou ocelovou trubku věže, zvětšit průřez hlavního materiálu, zlepšit přetížitelnost vůči ledu

Oblasti silného větru / tajfunu s návrhovou rychlostí větru >35 m/s → použijte vysokonapěťovou galvanizovanou ocel odolnou proti větru trubkové věže, optimalizujte kužel a strukturu pro snížení zatížení větrem

Městské / parkové oblasti s omezeným prostorem a vysokými estetickými požadavky → použijte úzkou základnu vysokonapěťový pozink věže z ocelových trubek, malé rozměry, jednoduchý a esteticky příjemný design

Výběr podle počtu okruhů

Jediný okruh: Konvenční vysokonapěťové věže z pozinkovaných ocelových trubek, jednoduchá konstrukce, optimální hospodárnost

Dvojitý okruh: Dvouokruhové vysokonapěťové věže z pozinkovaných ocelových trubek, šetří prostor v chodbě, vhodné pro městské oblasti a regiony s nedostatkem půdy

Víceokruhový / více okruhů na stejné věži: Pro chodby s vysokou hustotou napětí použijte víceokruhové vysokonapěťové věže z pozinkovaných ocelových trubek.

FAQ

Jaké jsou výhody vysokonapěťových galvanizovaných ocelových trubkových věží ve srovnání s úhlovými ocelovými věžemi?

Věže z vysokotlakých pozinkovaných ocelových trubek mají větší průřezovou tuhost v ohybu a menší odolnost proti větru koeficient, díky kterému jsou silnější proti větru a zemětřesení; zabírají pouze 1/3 až 1/2 půdy požadované o úhlové ocelové věže, šetřící náklady na pozemek; mají úhledný vzhled, delší životnost odolnosti proti korozi a nižší požadavky na údržbu.

Jak je zajištěna kvalita žárového zinkování? Jaká je životnost?

Věže z vysokotlakých pozinkovaných ocelových trubek Anbang používají proces žárového zinkování ponorem GB/T 13912 podle národního standardu, s tloušťkou zinkové vrstvy ≥85 μm a každá jednotka je testována třetí stranou.

Za normálních venkovních podmínek je životnost odolnosti proti korozi je ≥30 let a celková návrhová životnost je ≥50 let.

Jaký je výrobní cyklus a obtížnost instalace věží z vysokotlakých pozinkovaných ocelových trubek?

Konvenční vysokotlaká věž z pozinkovaných ocelových trubek má jednodávkový výrobní cyklus 15-30 dní; to používá segmentované přírubové spoje a montáž šroubů na místě, což nevyžaduje žádné velké nebo složité vybavení. Normální stavební týmy mohou dokončit instalaci pod vedením s účinností instalace o 50 % vyšší úhlových ocelových věží.

Lze věže z vysokotlakých pozinkovaných ocelových trubek přizpůsobit pro speciální terény?

Ano. Na základě podmínek, jako je vysoká nadmořská výška, silný led, pobřežní solná mlha a oblasti náchylné k zemětřesení materiál, tloušťka stěny, typ základu a konstrukční pevnost věží z vysokotlakých pozinkovaných ocelových trubek upravit a může být poskytnuto speciální konstrukční řešení.

Jaké služby jsou zahrnuty v nákupu věží z vysokotlakých pozinkovaných ocelových trubek?

Zahrnuje návrh, výrobu, dopravu, pokyny k instalaci na místě, 5letou záruku a životnost poprodejní servis. Poskytujeme kompletní technickou dokumentaci včetně revizních zpráv, certifikátů knihy shody a mechanické výpočty.
