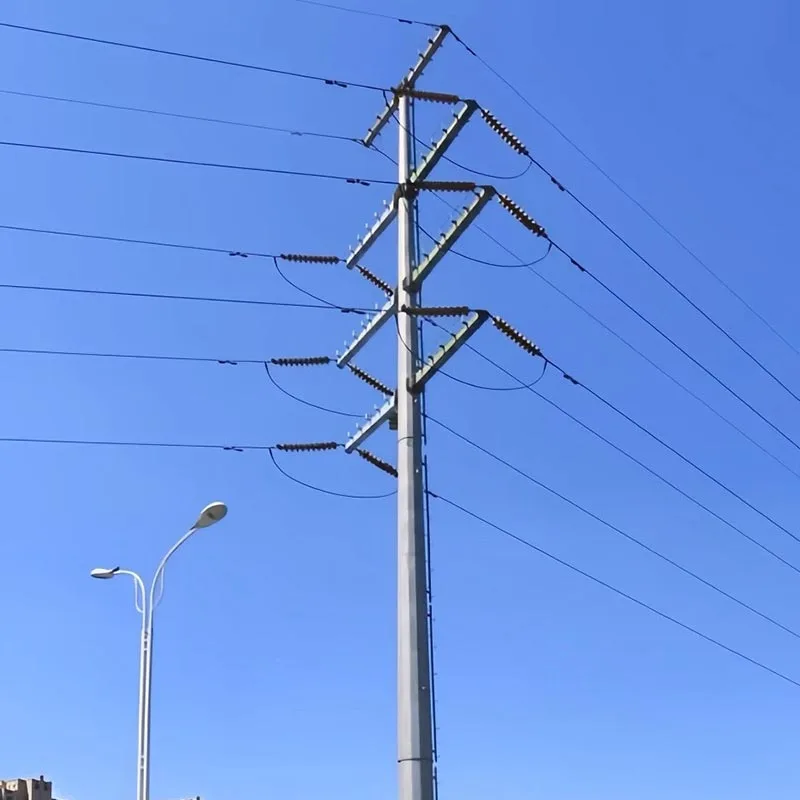

Pozinkovaná ocelová trubková věž

Pozinkované trubkové ocelové věže Qingdao Anbang New Energy používají vysoce kvalitní ocel jako základní materiál, zpracované prostřednictvím celkového procesu žárového zinkování a navrženy s modulární trubkovou konstrukcí. Vyberte si nás jako svého výrobce a dodavatele, získejte technickou podporu a kompletní služby přizpůsobení.

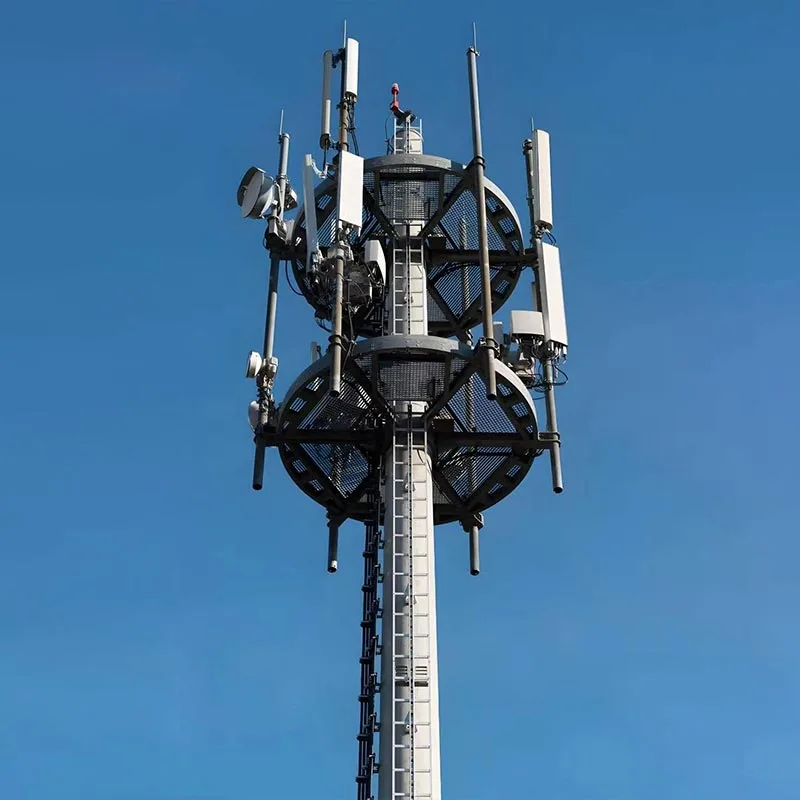

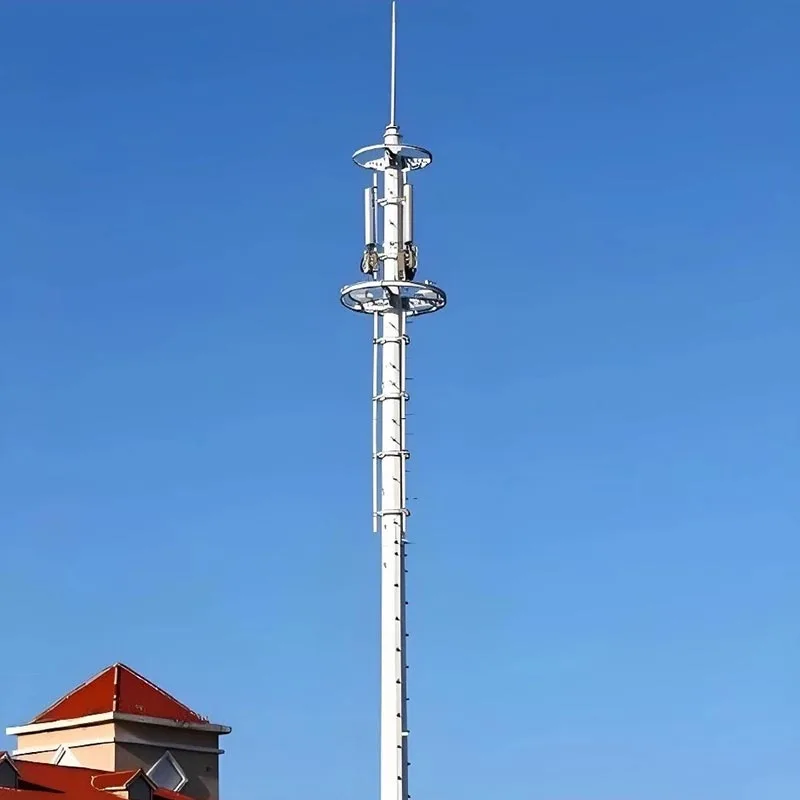

Funkce našich produktů vynikající odolnost proti korozi, strukturální stabilita a snadná instalace, díky čemuž jsou široce používány v přenosových vedeních, rozvodny, fotovoltaické elektrárny, komunikační základnové stanice a další scénáře.

Mohou fungovat stabilně pro dlouhá období v různých složitých prostředích, sloužících jako základní podpůrné zařízení v průmyslové infrastruktuře.

Hlavní výhody

Dlouhotrvající odolnost proti korozi

Použití celkového procesu žárového zinkování s tloušťkou zinkové vrstvy ≥85μm tvoří jak fyzikální izolaci, tak elektrochemickou ochranu. I když ten zinek vrstva je poškozena, obětovaná anodová ochrana nadále chrání ocel s venkovní životností přesahující 30 let, vhodné pro pobřežní oblasti, průmyslové znečištěné oblasti a další vysoce korozní prostředí.

Silná nosnost

Pozinkovaná trubková ocelová věž přijímá prstencové/kónické trubkové konstrukce zajišťující rovnoměrné namáhání, vysokou tuhost v ohybu průřezu a vynikající odolnost proti větru, zemětřesení a námraze.

Dokáže odolat větrům úrovně 11 a zemětřesení o síle 8 stupňů stabilita daleko předčí tradiční úhlové ocelové věže v extrémních podmínkách.

Snadná instalace

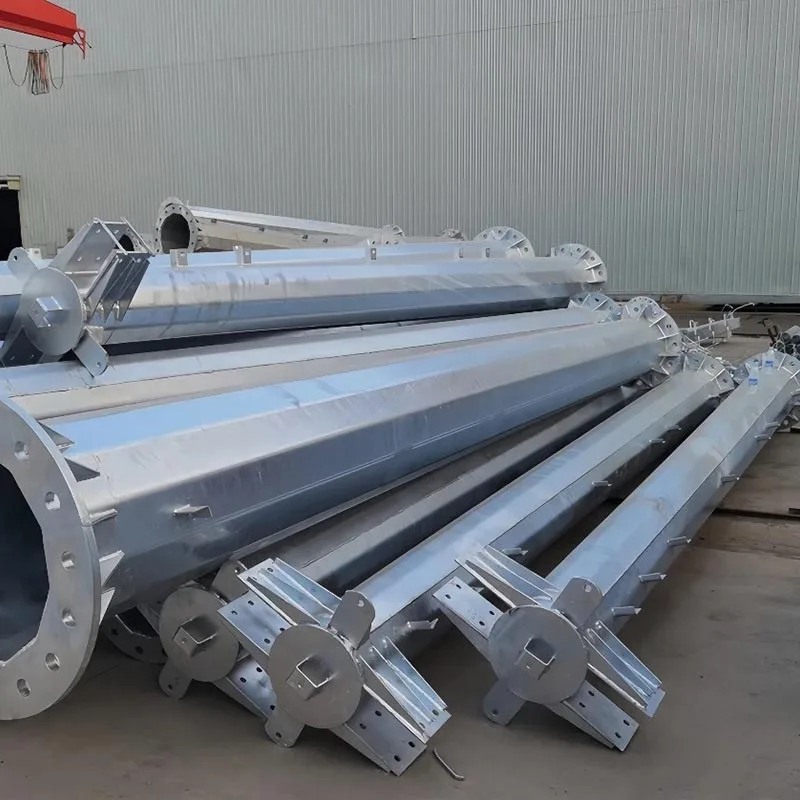

Tovární prefabrikovaná segmentová konstrukce s přírubou šroubové spoje umožňují rychlou montáž na místě bez velkého zvedacího zařízení, což zkracuje dobu výstavby o 50 % a výrazně snížit náklady na projekt.

Široká přizpůsobivost

Kompaktní konstrukce věží šetří přibližně 50 % plochy ve srovnání s úhlovými ocelovými věžemi, vhodnými pro městské, horské, pobřežní a různé terény. Výšky od 5 do 150 metrů lze upravit tak, aby splňovaly různé technické požadavky.

Kompletní kvalifikace

Vyrobeno z vysoce pevné oceli, jako je Q235B a Q355B, výroba splňuje mezinárodní standardy včetně ISO a AWS. Prostřednictvím přísné kontroly svarů a zinkové vrstvy testování, věže mají základní kvalifikaci pro výrobu ocelových konstrukcí se stabilním a ovladatelným produktem kvalita.

Princip fungování produktu

Základní funkcí galvanizované ocelové věže je poskytovat stabilní podporu a ochranu ve vysokých nadmořských výškách elektrické vedení, komunikační zařízení, fotovoltaické moduly a další komponenty. Jeho pracovní princip je rozdělen na dvě části:

Princip strukturální podpory

Díky rozumné mechanické konstrukci přenáší trubková konstrukce rovnoměrně nejvyšší zatížení (hmotnost drátů a zařízení, zatížení větrem, zatížení ledem atd.) k základu věže.

Využitím velkého poloměru rotační charakteristika ocelových trubek, zvyšuje se tuhost a stabilita konstrukce, což zajišťuje bezpečnost podpůrný systém.

Princip ochrany proti korozi

Žárově zinkovaná vrstva vytváří na povrchu oceli hustou vrstvu slitiny zinku a železa.

Na jedné straně fyzicky izoluje korozivní média, jako je voda, kyslík a solná mlha; na druhé straně zinek, as aktivnější kov, tvoří s ocelí galvanický článek, přednostně oxidující pro ochranu oceli.

Mezitím, korozní produkty zinku vytvářejí pasivační film, dále blokují korozi a dosahují dlouhodobé ochrany.

Naše služby

Přizpůsobený design: Náš profesionální technický tým poskytuje personalizovaná konstrukční řešení pro galvanizovanou trubkovou ocel věže na základě projektových scénářů, požadavků na zatížení a terénních podmínek, vhodné pro přenos, komunikaci, a nové energetické projekty v rozsahu od 10 kV do 500 kV.

Full-Process Intelligent Manufacturing: Naše moderní továrna je vybavena plně automatizovaným svařováním, CNC řezáním a Výrobní linky pro žárové zinkování, zajišťující komplexní kontrolu kvality od kontroly surovin až po hotové dodání produktu. Naše měsíční výrobní kapacita přesahuje 5000 tun.

Doručení na jednom místě: Poskytujeme integrované služby včetně výroby, dopravy, pokynů k instalaci na místě, a technické školení pro věže z pozinkované oceli, zajišťující efektivní realizaci projektu.

Poprodejní podpora: Nabízíme 15letou záruku, 24hodinovou technickou odezvu, pravidelné kontroly na místě a údržbu, řešení všech problémů v průběhu životního cyklu produktu.

Opatření pro použití

Před instalací zkontrolujte, zda typový štítek na věži z pozinkované ocelové trubky odpovídá konstrukčním výkresům a zkontrolujte úplnost těla věže, přírub, šroubů a dalších součástí, abyste se ujistili, že nedochází k deformaci nebo poškození.

Při zvedání používejte vysokopevnostní nylonová lana, aby nedošlo k poškození galvanizovaného povlaku ocelovými dráty. The vertikální odchylka během instalace by měla být ≤1/1000, aby byla zajištěna stabilita konstrukce.

Základ věže by měl používat nezávislý betonový základ C30 se zapuštěnými kotevními šrouby, aby byla zajištěna spolehlivost spojení s tělesem věže. Odpor uzemnění by měl být ≤10Ω a účinnost uzemnění systém by měl být pravidelně kontrolován.

Vyvarujte se svařování, řezání nebo jiných operací na povrchu. Pokud jsou úpravy pozinkovaná ochrana proti korozi musí být znovu aplikována.

Pravidelně kontrolujte neporušenost zinkového povlaku, utažení šroubů a strukturální deformace. V pobřežních a v oblastech s vysokou korozí se doporučují kontroly každých šest měsíců a poškozený zinkový povlak by měl být opraven okamžitě.
