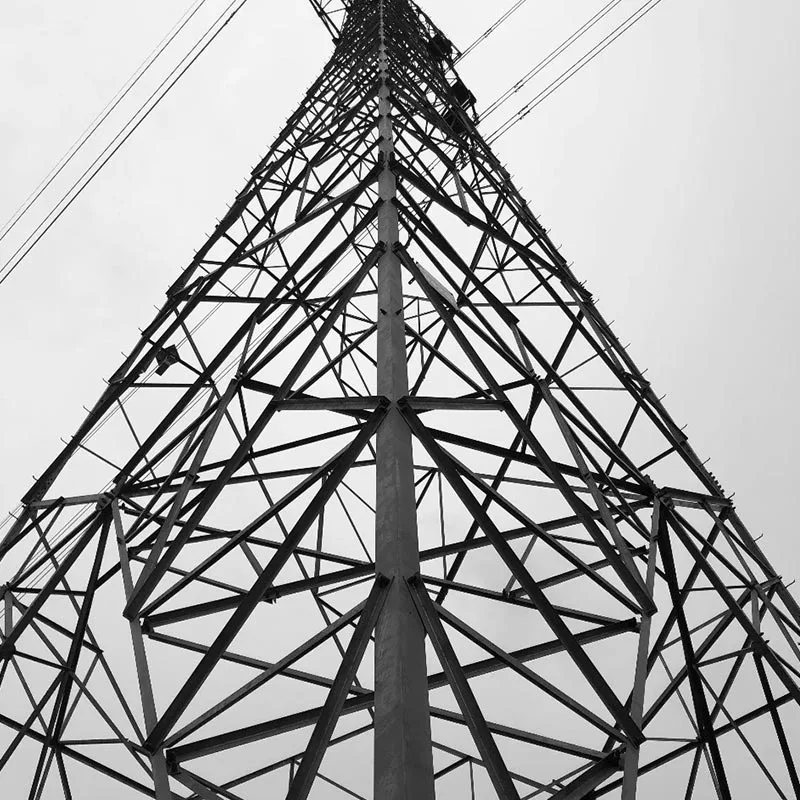

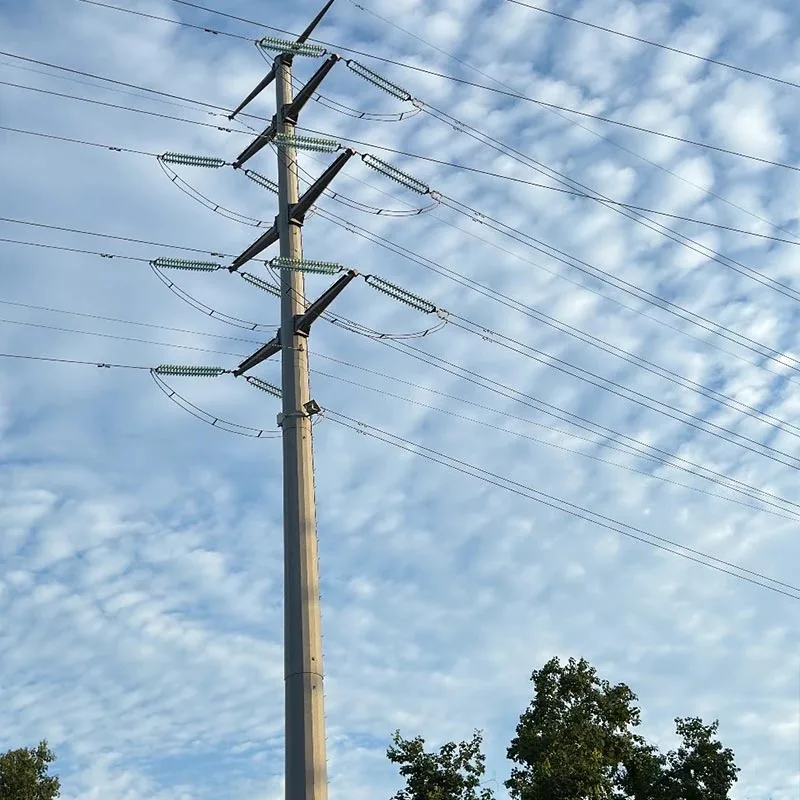

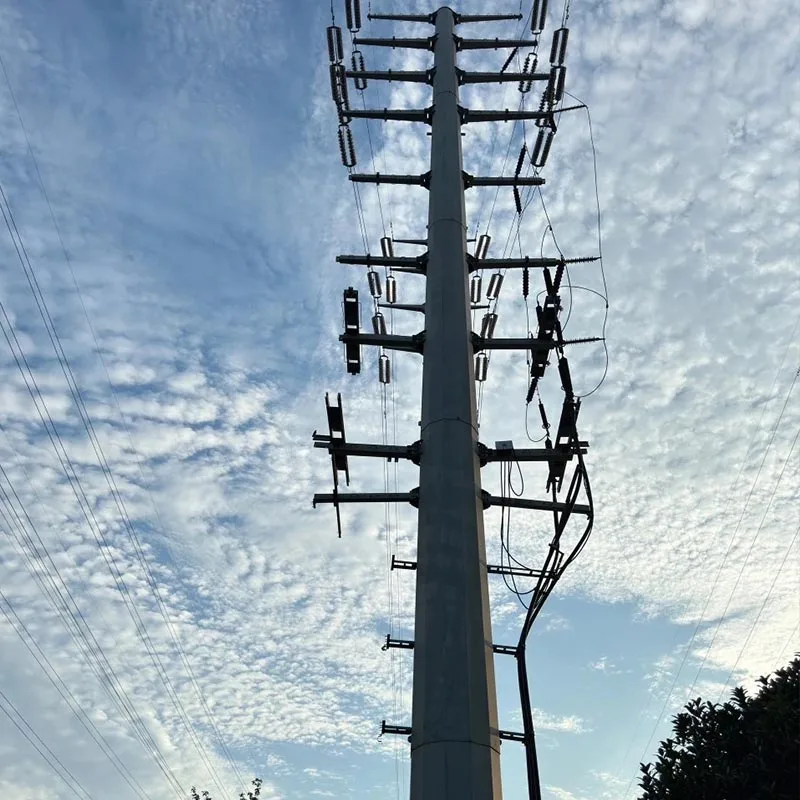

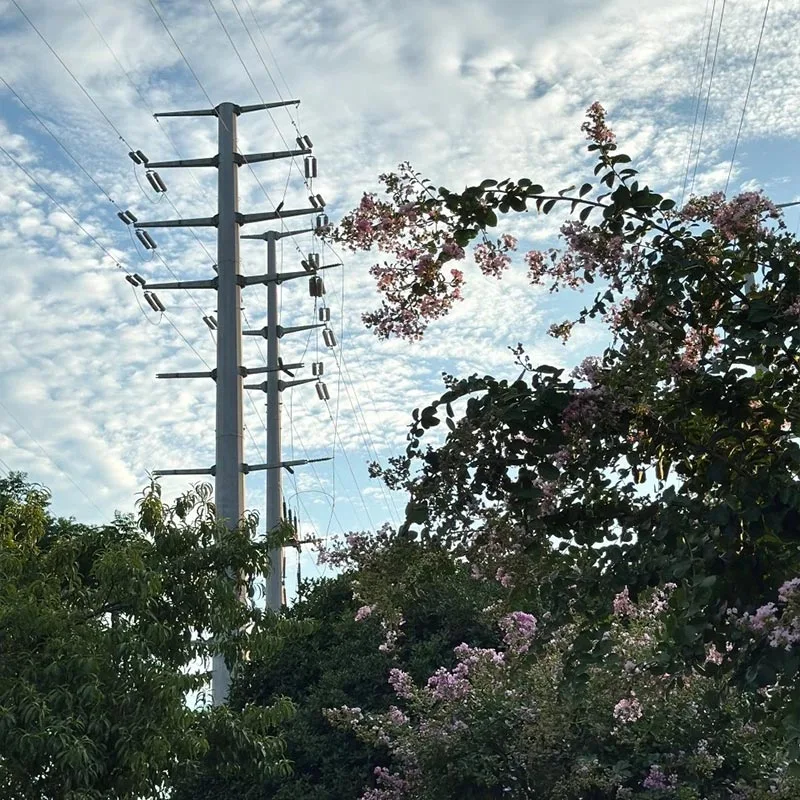

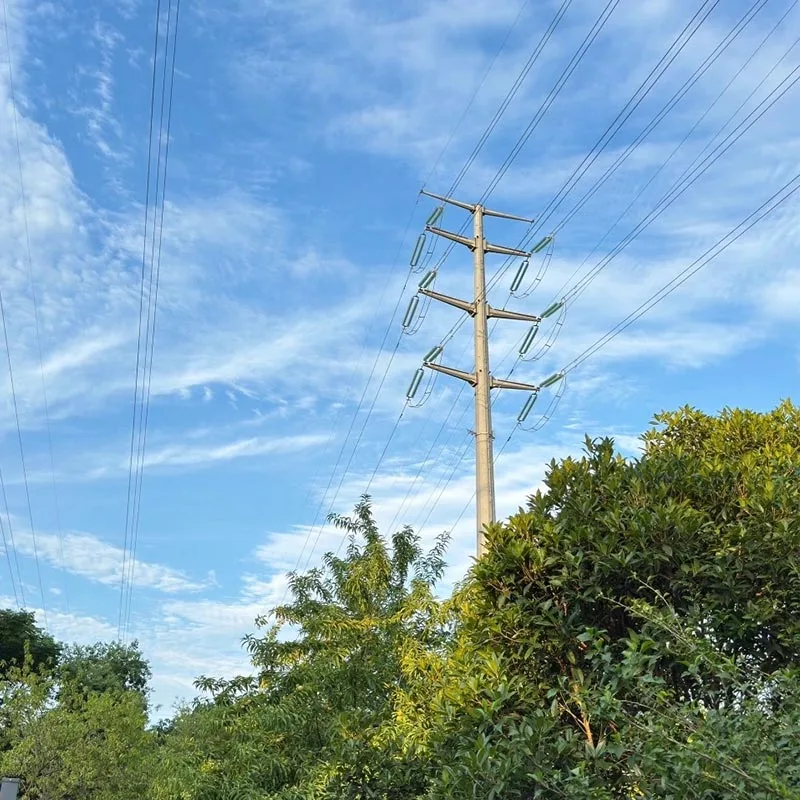

Přenosová věž z pozinkovaných ocelových trubek

Přenosové věže z pozinkovaných ocelových trubek společnosti Qingdao Anbang New Energy používají jako základ vysokopevnostní ocelové trubky Q355B/Q420 materiál, zpracovaný celkovým procesem žárového zinkování a navržený s kónickým/vícestranným trubkovým struktur.

Nabízejí výhody, jako je vynikající odolnost proti korozi, strukturální stabilita, efektivní instalace, a kompaktní využití půdy. Produkty jsou široce používány v městských energetických sítích, horských přenosech, pobřežních a průmyslových odvětvích znečištěné oblasti, schopné dlouhodobě stabilní služby v extrémních prostředích a jsou základním podpůrným vybavením pro moderní přenosové projekty.

Výhody produktu

Vysoká odolnost

Přenosové věže z pozinkovaných ocelových trubek jsou celkově žhavené galvanizace, s tloušťkou zinkové vrstvy ≥85μm, tvořící jak fyzikální izolaci, tak elektrochemickou ochranu.

Venkovní životnost přesahuje 30 let, vhodné pro drsná prostředí, jako jsou pobřežní oblasti, vysoká solná mlha a průmysl znečištění.

Stabilní konstrukce

Trubkové profily mají rovnoměrné rozložení napětí a vysoký ohyb tuhost. Koeficient odolnosti proti větru je o 20%-40% nižší než u ocelových úhlových věží.

Odolá úrovni 11 silný větry, zemětřesení o síle 8 a velká ledová zatížení s vynikající stabilitou v extrémních podmínkách.

Efektivní konstrukce

Továrně prefabrikovaná segmentová konstrukce s přírubovým šroubem připojení umožňuje rychlou montáž na místě bez velkého zdvihacího zařízení.

Doba výstavby se zkracuje o 50 %, což výrazně snižuje náklady na projekt.

Široká přizpůsobivost

Přenosové věže z pozinkovaných ocelových trubek mají kompaktní konstrukci, která šetří asi 50 % půdy ve srovnání s tradičními úhlovými ocelovými věžemi.

Vhodné pro úzké městské pozemky, hory, pobřeží plochy a další složité terény, přizpůsobitelné ve výškách od 5 do 150 metrů.

Spolehlivá kvalita

Vyrobeno z vysokopevnostní oceli, výroba splňuje národní normy jako např jako GB 50545 a DL/T 5154, s kompletní kontrolou kvality včetně kontroly svarů a testování zinkové vrstvy. Plně kvalifikovaný, stabilní výkon.

Jak vybrat model

Vyberte podle úrovně napětí

10kV–35kV: Použijte jednookruhové vysílací věže z pozinkované oceli, výška 15–30 m, tloušťka stěny 6–10 mm, vhodné pro městské a parkové vedení nízkého napětí.

110kV–220kV: Použijte dvouokruhové / víceokruhové galvanizované ocelové přenosové věže, výška 30–60 m, tl. 10–16 mm, splňující potřeby přenosu středního a vysokého napětí.

500 kV a více: Použijte speciální vysokonapěťové vysílací věže z pozinkované oceli, výška 60–150 m, tloušťka stěny 16–20 mm, vhodné pro přenos na velmi dlouhé vzdálenosti.

Výběr podle podmínek prostředí

Pobřežní / vysoce korozní oblasti: Vyberte si vysoce korozivzdorné vysílací věže z pozinkované oceli se zinkem povlak ≥100μm pro zvýšení odolnosti proti solné mlze.

Silný vítr / seismické oblasti: Vyberte vyztužené konstrukce, optimalizujte průřez a tloušťku stěny pro zlepšení větru a odolnost proti zemětřesení.

Hornatý / složitý terén: Vyberte si lehké přenosové věže z pozinkované oceli s úzkou základnou, které se přizpůsobí podmínky přepravy a instalace.

Výběr podle funkčních účelů

Přímé věže: Používá se pro přímé úseky tratě, které nesou vertikální a horizontální zatížení větrem.

Napětí / Úhlové věže: Používá se pro změny směru vedení a přeměnu napětí, ložisko s nevyváženým napětím.

Terminál / Crossing Towers: Používá se pro začátek/konec linky a pro překračování řek nebo silnic, vyžadujících vyšší nosnost.

Naše služby

Přizpůsobený design: Náš profesionální tým poskytuje personalizované návrhy pro přenosové věže z pozinkovaných ocelových trubek podle napěťových úrovní, terénu a povětrnostních podmínek, splňujících potřeby různých projektů.

Full-Process Intelligent Manufacturing: S naší vlastní moderní továrnou vybavenou CNC řezáním, automatickým svařováním, a žárové zinkování výrobních linek, dosahujeme kompletní kontroly kvality od surovin až po hotové produktů s měsíční výrobní kapacitou přes 5000 tun.

Doručení na jednom místě: Nabízíme integrované služby včetně výroby, dopravy, montáže na místě, a technické školení zajišťující efektivní realizaci projektu.

Poprodejní záruka: Poskytujeme 15letou záruku, 24hodinovou technickou odezvu a pravidelnou kontrolu a údržbu k řešení problémů s produktem po celou dobu jeho životního cyklu.

Opatření pro použití

Před instalací zkontrolujte, zda se typový štítek vysílací věže z pozinkované oceli shoduje s výkresem parametry a zkontrolujte, že těleso věže, příruby a šrouby nejsou deformované nebo poškozené, čímž zajistíte příslušenství je kompletní.

Ke zvedání používejte nylonová lana, aby nedošlo k poškrábání galvanizovaného povlaku; vertikální odchylka během instalace by měla být ≤1/1000 a šrouby příruby by měly být utaženy podle točivého momentu, aby bylo zajištěno spolehlivé spojení.

Základ věže by měl používat nezávislou betonovou základnu C30 se zapuštěnými kotevními šrouby a uzemněním odpor by měl být ≤10Ω. Pravidelně testujte účinnost uzemňovacího systému.

Svařování nebo řezání na povrchu vysílací věže z pozinkované oceli je přísně zakázáno. Pokud modifikace je vyžadováno, musí být znovu aplikováno žárovým zinkováním pro ochranu proti korozi.

Pravidelně kontrolujte neporušenost zinkového povlaku, utažení šroubů a strukturální deformace; v pobřežní/vysoce korozní oblasti, každých šest měsíců zkontrolujte a neprodleně opravte jakýkoli poškozený zinkový povlak.

Neprofesionálnímu personálu je přísně zakázáno lézt na vysílací věž z pozinkované oceli. Varování kolem věže by měly být umístěny značky jako „High Voltage Danger, Keep Away“ a dodržujte bezpečnou vzdálenost.
